Behelfmine W -1

 Photo DBT

La mine Allemande W-1 est une mine de circonstance, construite avec le corps d'un obus de mortier de 50mm français. Sur lequel venait se positionner, sur un raccord en plastique, l'allumeur chimique Buck.



Photo DBT

D'autres allumeurs comme l'allumeur DZ 35 peuvent également se trouver sur cette mine.

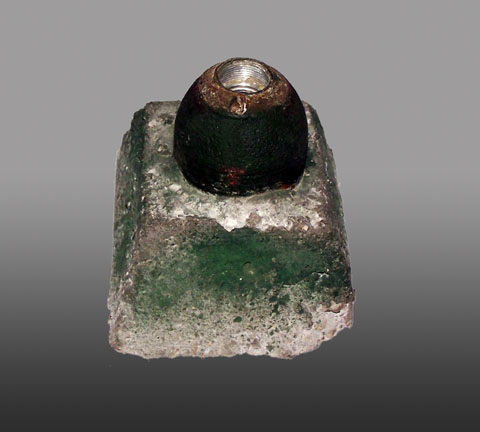

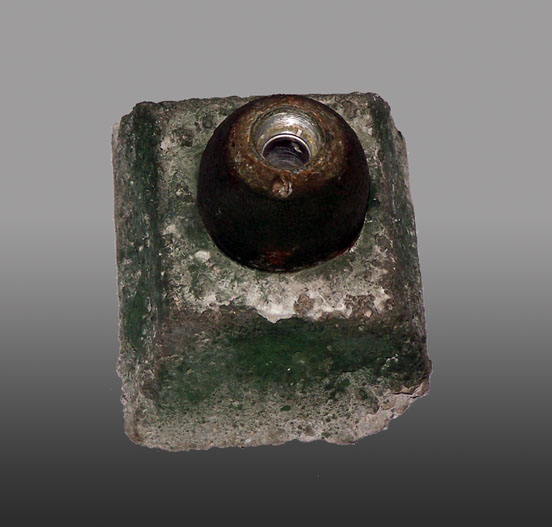

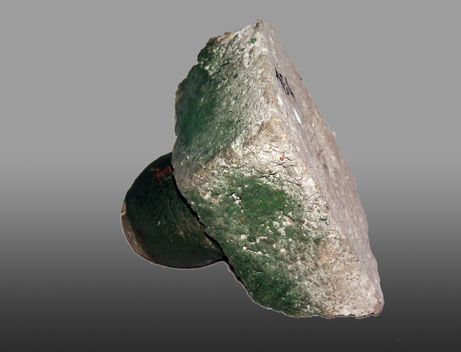

Certains ont été coulé dans un bloc béton, permettant une meilleur stabilité de la mine dans le sol.



Photo DBT



CARACTERISTIQUE:

Hauteur 120 mm avec allumeur Buck

Diamètre 50 mm



Fonctionnement.

Sous l'effet d'une pression de 16 kg, l'allumeur est mis en oeuvre et fait exploser la charge par d'intermédiaire du détonateur.

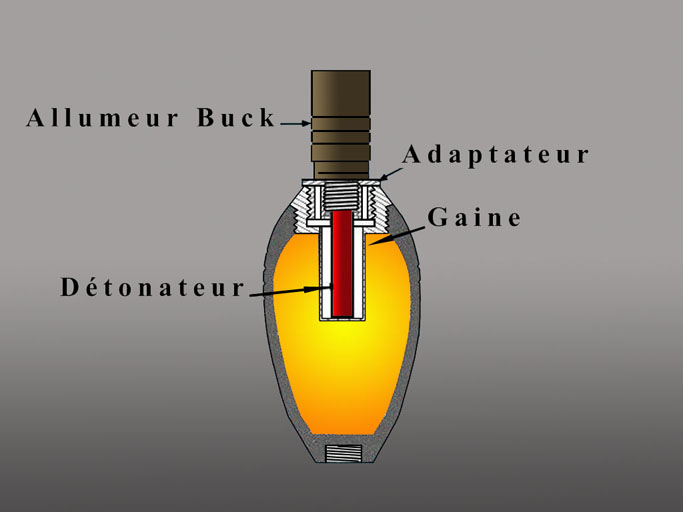

Croquis DBT

Croquis

 L'allumeur Buck

Photo DBT

NEUTRALISATION:

Saisir l’allumeur chimique BUCK aussi bas que possible et le dévisser. Enlever le détonateur.



DESARMEMENT:

Enlever le détonateur en retournant la mine.

Origine Net

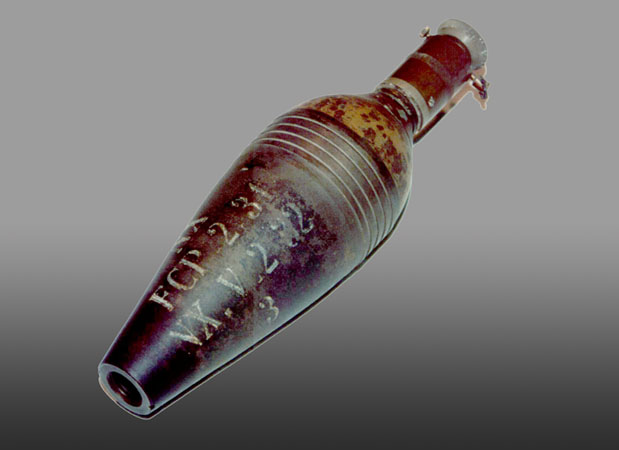

Mine W-1 et l'allumeur DZ-35



Mine allemande W-1

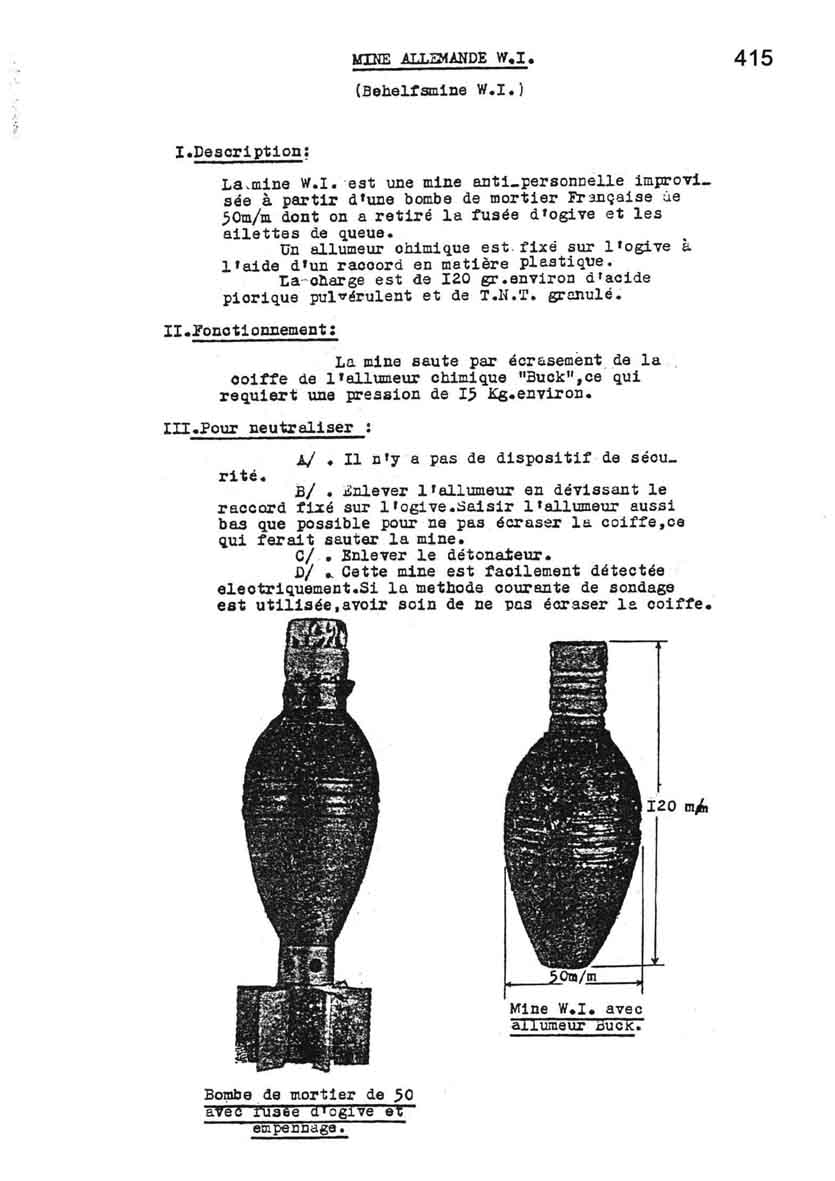

Documentation de fin de guerre

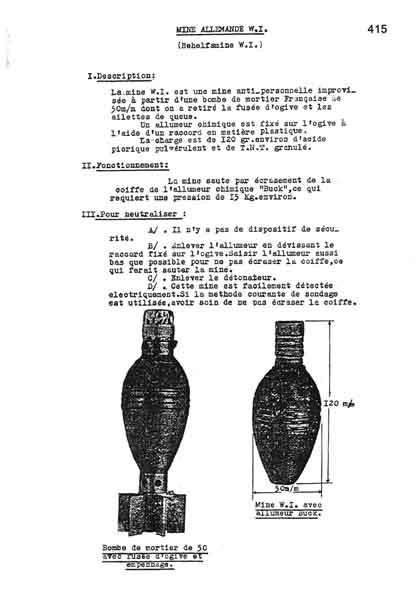

Doc alliée 1944



Je suis preneur de toutes informations complémentaire.

Alors envoyez-moi vos remarques, vos commentaires.

Photos anciennes ou croquis sont les bienvenus.

Merci.
