BUCKZUNDER

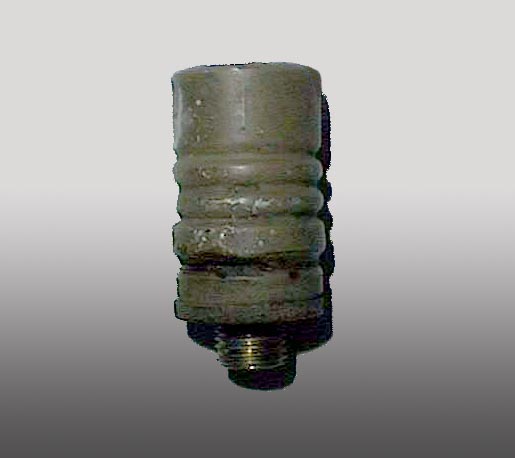

Allumeur à pression chimique.

Photo DBT

Cet allumeur est employé avec la mine antipersonnel A.200, la mine en verre; il peut également, être employé sur d'autres mines et dans les piéges (sous les tapis, planchers, etc...)

  L'allumeur se compose d'une embase en laiton portant le filetage standard allemand des allumeurs. Sur cette embase est sertie une coiffe mince, en aluminium,  portant vers le bas des ondulations qui constituent une amorce pour l'écrasement.

A l'intérieur de cette coiffe, se trouve une ampoule de verre contenant de l'acide sulfurique, et autour de cette ampoule un mélange chlorate. Le reste de la coiffe est rempli avec du talc et l'ampoule est maintenue par de la  glue.

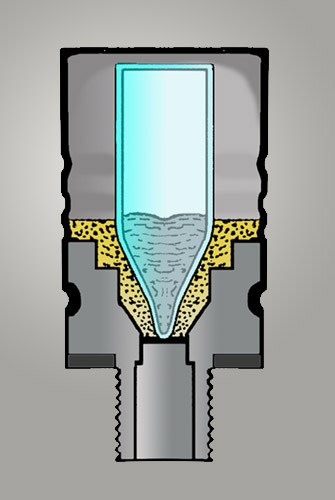

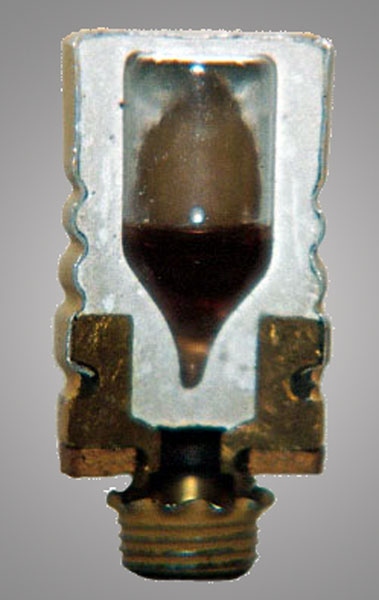

BUCKZUNDER en coupe

    La coupe permet de bien apercevoir :

    1)    Fiole en verre

    2)    Acide sulfurique

    3)    Chlorate de potasse

    4)    Enveloppe en aluminium

    5)    Embase en cuivre de l’allumeur

    Croquis DBT

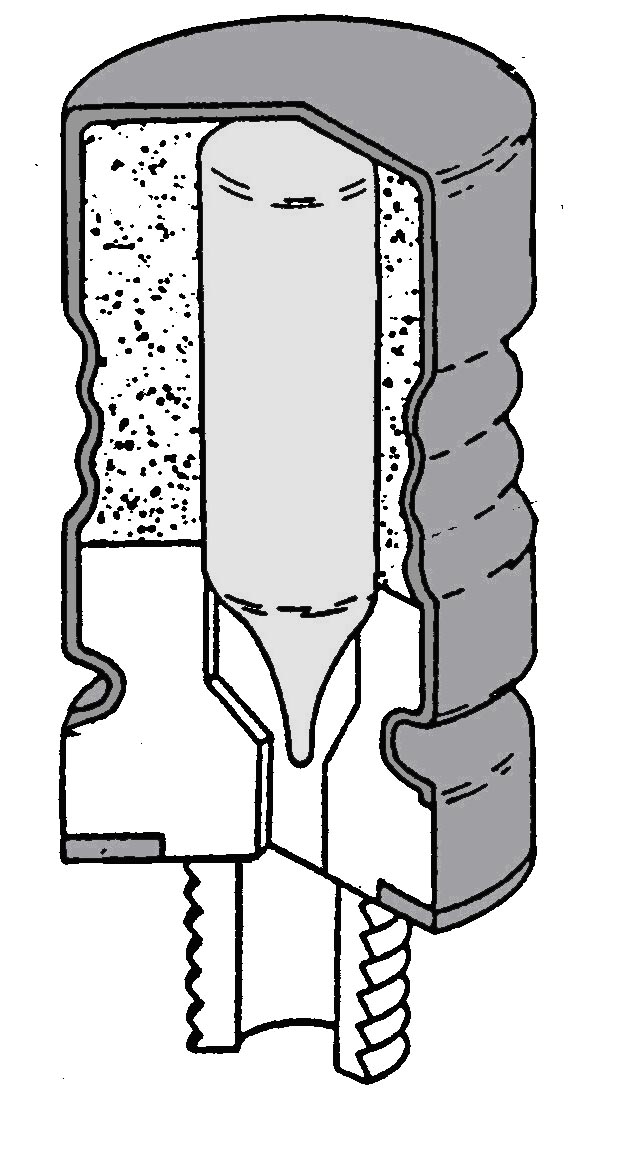

BUCKZUNDER4 (différentes vues)

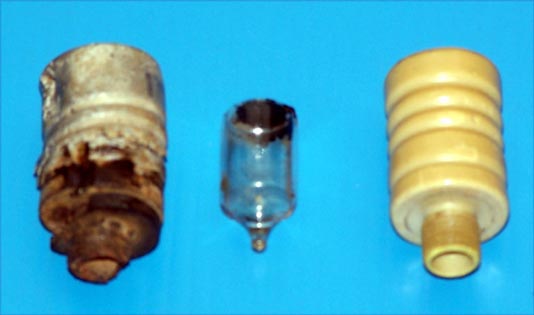

    Vue d'un Buck réel, de son ampoule et d'une maquette

    Photo DBT

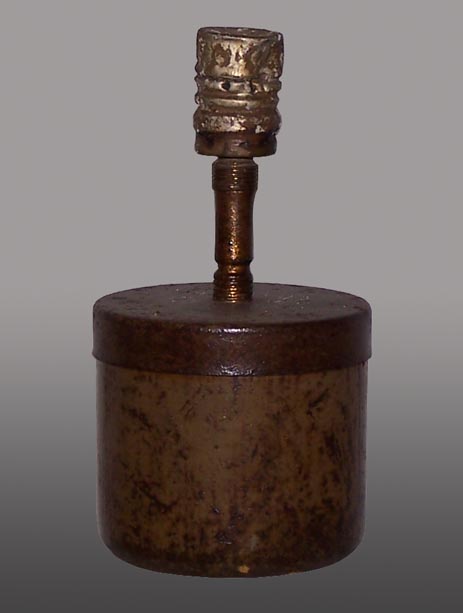

    Vue d'un Buck monté sur une mine S150.



Fonctionnment :

Quand une pression de 16 kilos s'exerce sur la coiffe, celle-ci s'écrase et l'ampoule de verre est brisée. L'acide sulfurique attaque le mélange chloraté, provoquant ainsi un dégagement de chaleur.

Pour armer :

Aucune opération.

Pour neutraliser :

Aucune opération.

Avertissement :

Lorsqu'on monte ou démonte l'allumeur d'une mine, bien veiller à ne pas détériorer la gaine plissée en Aluminium. Avoir soin de visser ou de dévisser l'allumeur en agissant sur la partie inférieure.

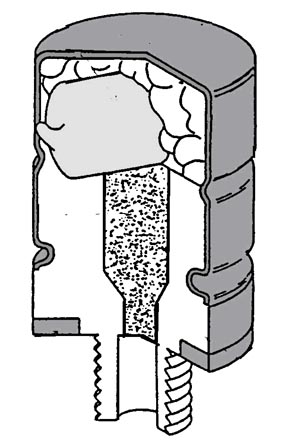

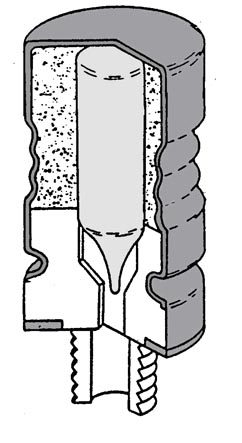

ALLUMEUR BUCK, nouveau modèle Semblable au précédent, mais moins haut.



Petit modèle et Grand modèle.


Je suis preneur de toutes informations complémentaire.

Alors envoyez-moi vos remarques, vos commentaires.

Photos anciennes ou croquis seront les bienvenus.

Par avance merci.
