Allumeur
à pression
Description
: Cet allumeur existe en deux tailles.
L'allumeur DZ. 35 A, le plus grand, est en aluminium peint en brun clair et
fonctionne sous une pression de 60 kg à 75 kilos.
L’allumeur DZ. 35 B, le plus petit, est en laiton
peint et fonctionne sous une pression de 30 kilos, ce dernier, en dehors de sa
taille, est reconnaissable du fait que le corps porte un embase, alors que le
DZ. 35 A n'en comporte pas.

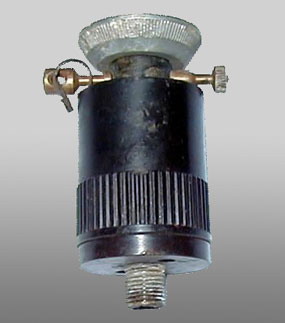

Il existe aussi une version
en Bakélite, le D.Z.35 C, ainsi qu'une version tôlé
le D.Z.35 D (par
ailleurs je n'en possède aucune photo, Avis aux
possesseur d'une telle rareté)

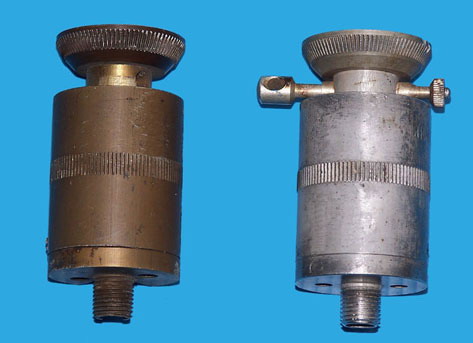

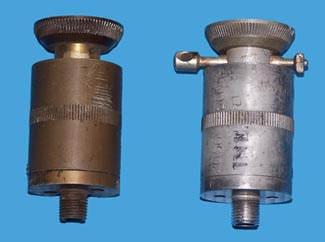

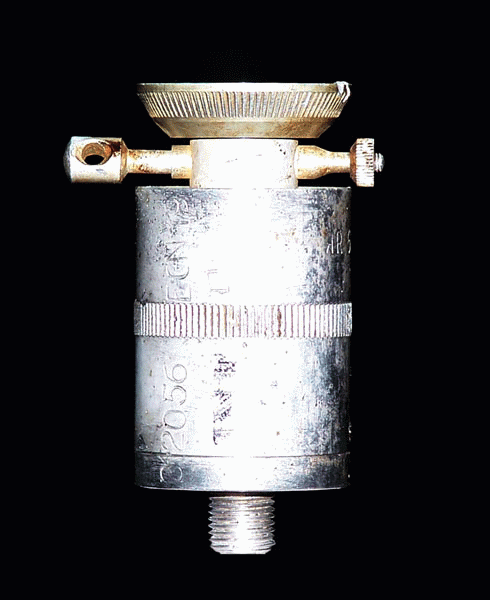

Vue
deux modèles D.Z.35A

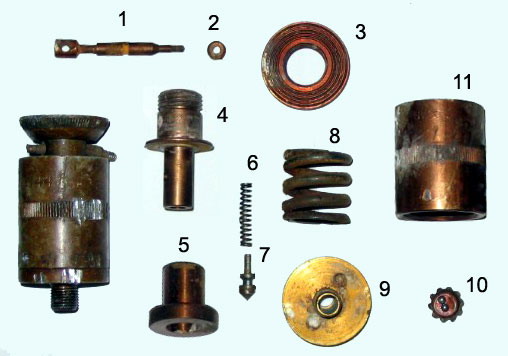

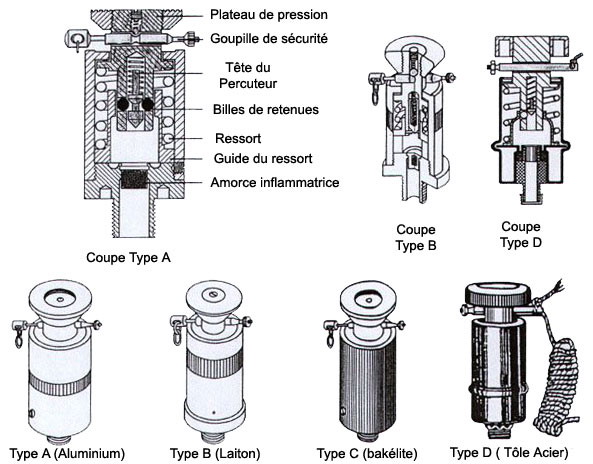

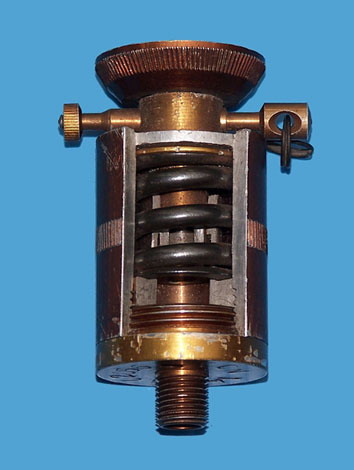

L'allumeur se

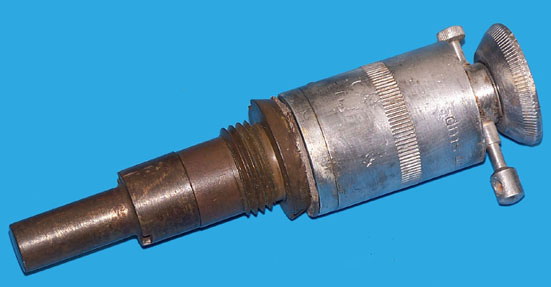

compose d'un corps,d’une embase, d'un porte amorce. Cette embase comporte le filetage standard des allumeurs allemands

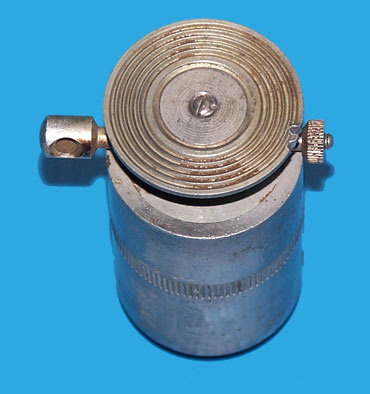

Le plateau de pression est vissé sur le plongeur
qui peut sous l'effet d'une pression verticale, coulisse dans le corps et dans
le guide du plongeur. Le plongeur, pour pouvoir descendre doit
comprimer le ressort.

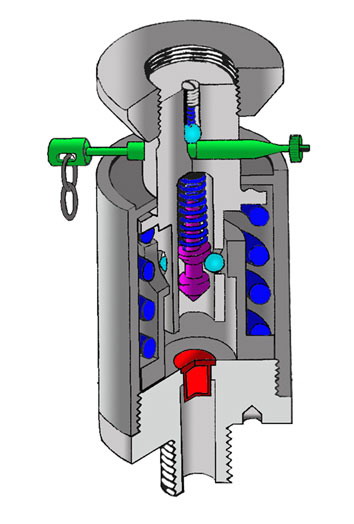

Le plongeur comporte sous le plateau de pression un trou dans
lequel vient se loger la goupille de sécurité qui porte à son extrémité un
petit écrou et vers le milieu de sa longueur une rainure dans laquelle se
loge une bille pousser par un petit ressort . L'écrou et la bille
ont tous les deux pour but d'empêcher la goupille de glisser hors de son logement. Le plongeur
porte à l'intérieur un trou borgne dans lequel vient se loger un percuteur
avec un ressort qui est comprimé et tend de ce fait à chasser le
percuteur vers le bas. Le percuteur est maintenu en place par 2 billes qui prennent appui dans une gorge du percuteur et
sont logées dans un trou percé dans le plongeur .
|
