Allumeur chimique
à pression
Cet allumeur est
spécialement destiné à équiper la Topfmine.
Description :
C'est un allumeur à pression entièrement en matériaux non
métalliques, sans dispositif de sécurité, et qui fonctionne par action
chimique. On l'utilise, conjugué avec un détonateur également non métallique,
comme allumeur principal de la Topfmine
4531.
Jusqu'à ce que le
détonateur non métallique soit disponible en quantités suffisantes, on utilise
le détonateur n° 8 AL

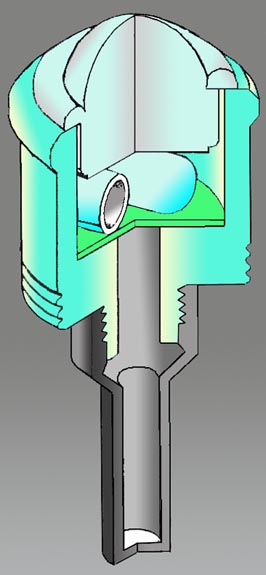

Les éléments
principaux de l'allumeur sont le corps de l'allumeur, creux, cylindrique, en
verre, et une tête de pression hémisphérique, qui se fixe dans le corps de
l'allumeur.
A l'intérieur du
corps de, l'allumeur se trouve un disque cylindrique en celluloïd, sur lequel
sont collées deux petites ampoules sphériques en verre contenant un liquide. La partie inférieure du corps de l'allumeur comporte deux filetages :
l'un permet de fixer l'allumeur dans son logement et l'autre sert à retenir une

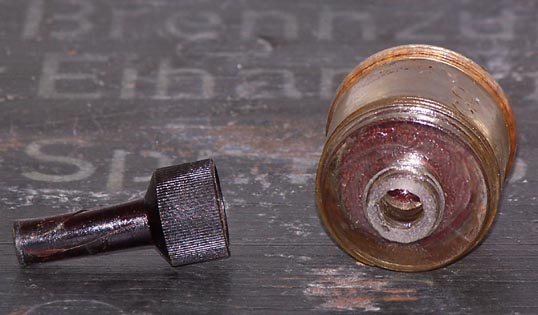

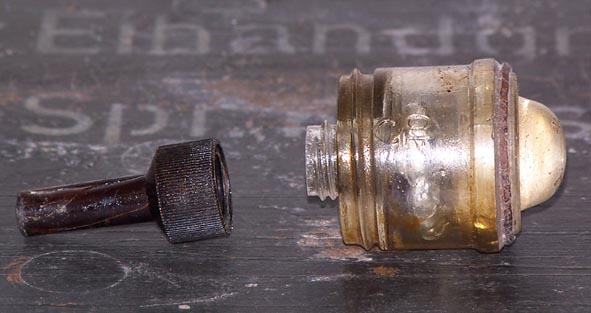

douille de protection en matière plastique pour le détonateur. La tête de
pression comporte, à mi-épaisseur, un rebord circulaire de cisaillement qui
repose sur le corps de l'allumeur et fixe ainsi la position de la tête de pression;
la partie inférieure, plate, de cette tête pénètre dans le corps de l'allumeur
et se trouve juste au-dessus des deux ampoules de verre.

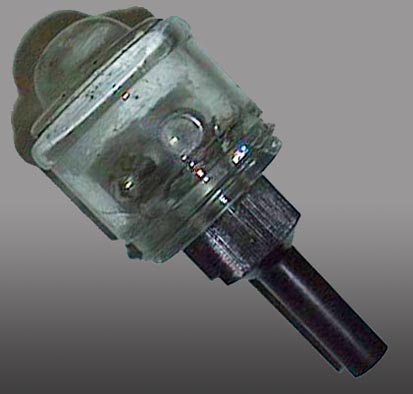

Vue de
l'allumeur sur son support
|
