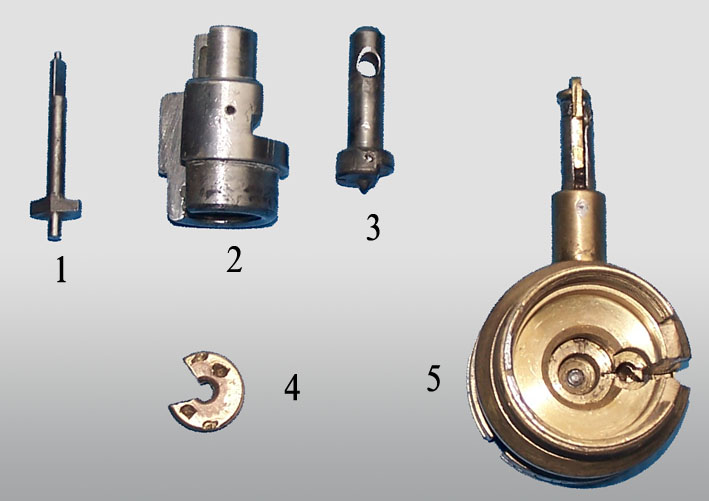

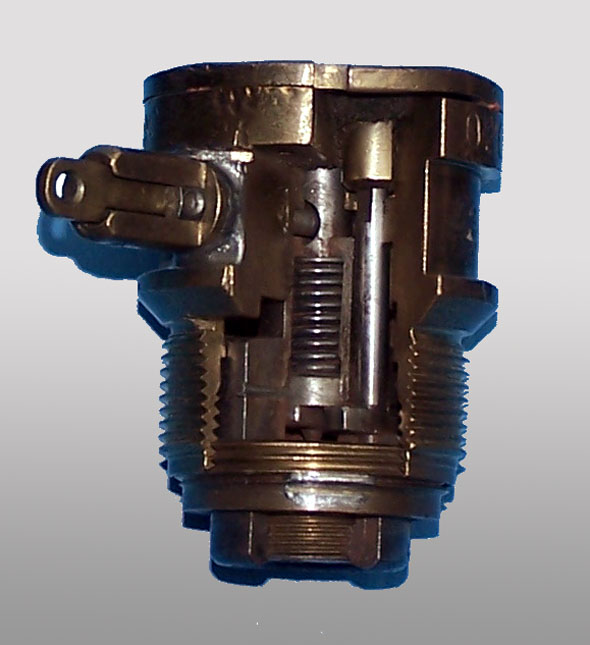

1)
Came de sécurité.
2)
Guide du percuteur (Trou pour la goupille de
cisaillement).
3)
Percuteur.
4)
Porte-amorce.
5)
corps de l'allumeur.

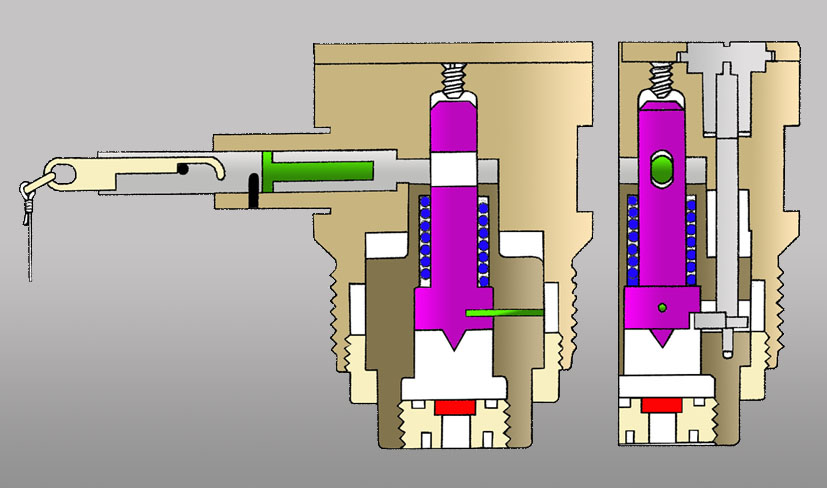

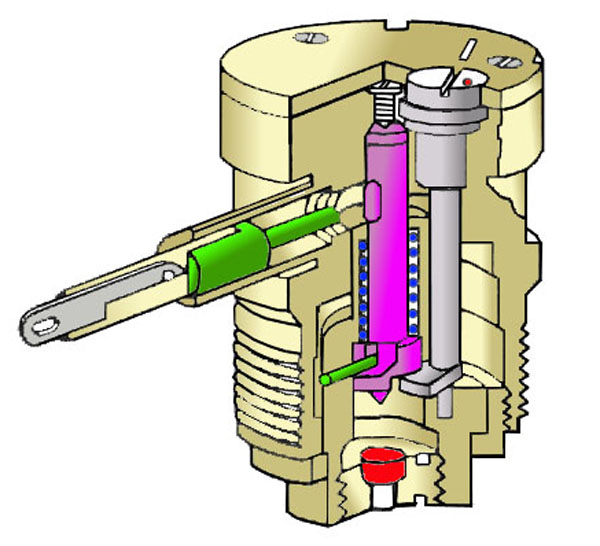

Croquis
3/4
Croquis
face A et B

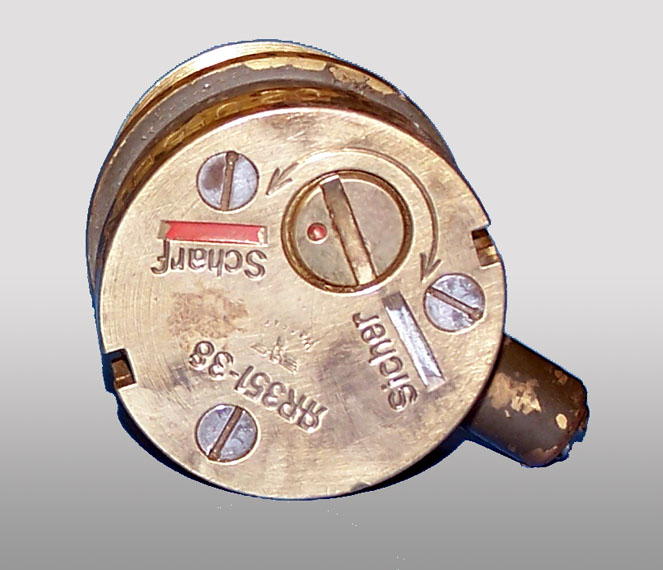

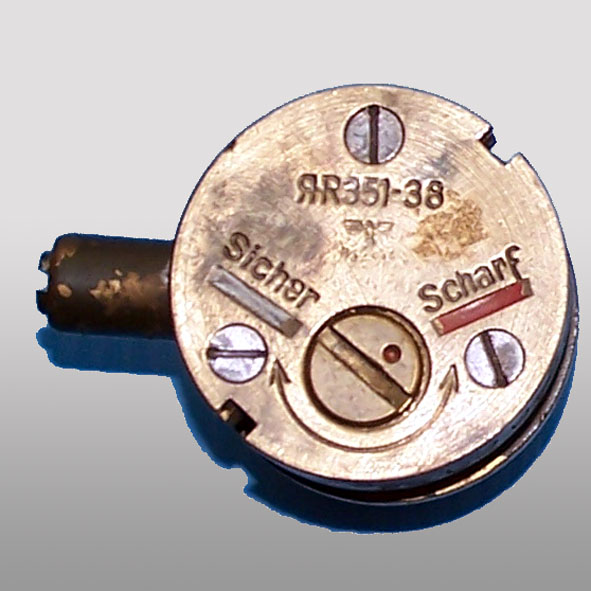

Vue
sur les marquages sur le dessus de l'allumeur.
Fonctionnement :
Dévisser le bouchon de stockage,
et visser l'allumeur.
Mettre le repère rouge de la vis de réglage sur
la position "Scharf" pour armer l'allumeur,
et tirer sur la broche de sécurité.

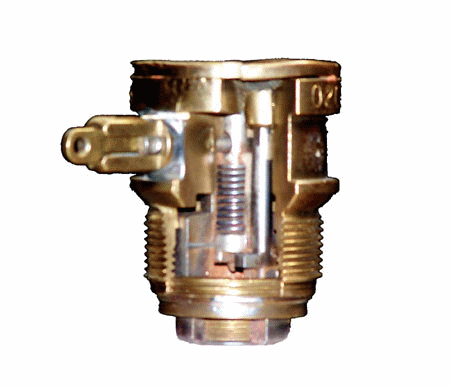

Sous une pression de 100 à 200 kg, le porte amorce descend
et appuie sur la tête du percuteur. la goupille
de cisaillement est brisée et le percuteur est entraîné
sous la pression de son ressort.

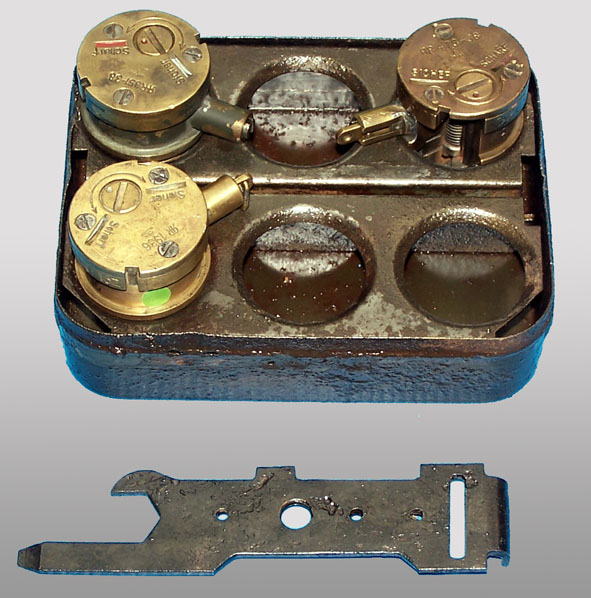

Allumeur encore
conditionné
Neutralisation :
Avec le pouce et l'index, essayez tout doucement de pousser
dans son logement le verrou de sûreté. Si on
n'y arrive pas facilement, ne pas insister.
Tourner la vis qui se trouve
au sommet de l'allumeur, de telle sorte que le point rouge
vienne à face à la marque blanche "Sicher".
Si on ne peut faire tourner facilement, ne pas insister.
Comme la mine peut-être piégée,
ne pas essayer de la soulever à la main, jusqu'à
ce que les l'allumeurs supplémentaires sur le côté
ou sous la mine aient été neutralisés.
|
