S.Mi. 35 C'est une mine cylindrique métallique bondissante à dépotage. Sur la partie supérieure du corps, au centre, un filetage taraudé intérieur et extérieur destiné à recevoir l’allumeur choisi. On aperçoit aussi 4 autres bouchons, l’un servant au remplissage de la mine, les 3 autres à l’amorçage de la mine par les détonateurs N°8. L’enveloppe de fragmentation contient environ 350 billes d’acier. Il existe un modèle similaire la mine bondissante S 42.
Ici Plusieurs sortes d'allumeurs pouvaient se monter sur la mine S.Mi. 35 : S.Mi.Z. 35, Z.Z. 35, D.Z. 35 n°1, Z.Z.42, et l'allumeur électrique E.S.Mi.Z.40.
Lorsqu’une action correct active le ou l’un des allumeurs, ce dernier initie le retard de 4,5 secondes situé au fond du puits central qui à son tour sollicite la chrage de dépotage. La mine bondit hors de sa fouille à une hauteur variant entre 0,30 m et 2,40 m. Cette hauteur est obtenu grâce à l’adjonction de trois mèches lentes (court retard 1/7e de secondes) reliées aux trois détonateurs, ces mèches lentes sont mises à feu par l’intermédiaire de la charge de propulsion.

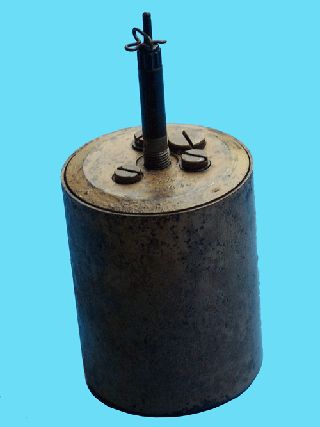

Mine S-35 surmontée d'un allumeur Z.Z.42.

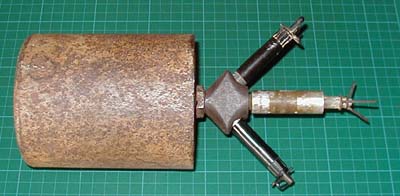

Elle est ici équipée d'un raccord en W, permettant la mise en place de 3 allumeurs. Généralement au centre était positionné un allumeur à pression du type S.Mi.Z. 35 et de 2 allumeurs à traction sur les côtés.

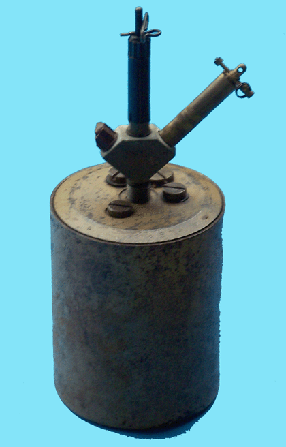

L'allumeur S.Mi.Z 35 équipé bien souvent la mine S.Mi.35 Cela était dû au fait qu'elle devenait nettement moins détectable à vue, la rendant par conséquent encore plus redoutable.

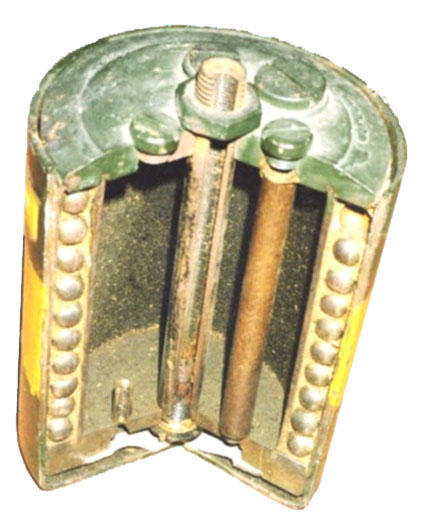

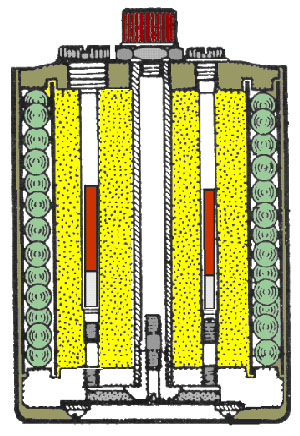

Ici on peut voir les orifices (1-2-3) permettant la mise en place des détonateurs. Le puits (4) central destiné a recevoir l'allumeur. Et le plus gros (5) servant en usine au remplissage en explosif de la mines.

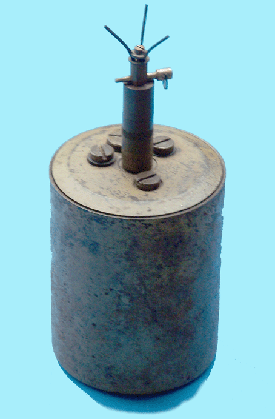

Préparation de mine S.35 avec l'allumeur S.Mi.Z.35
Je suis preneur de toutes informations complémentaire. Alors envoyez-moi vos remarques, vos commentaires. Photos anciennes ou croquis sont les bienvenus. Merci.
|
|
