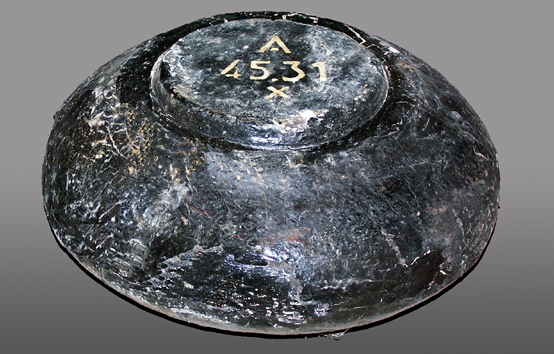

TOPFMINE 4531 A, B, C, D TOPFMINE « A» (Allemande) German anti-tank topfmine «A» and topf Mine lgniter Topf Mine “A” und Topf Minenzünder (To. Mi und To Mi. Z. Sf.1) Généralités. La topfmine est une mine antichar construite entièrement en matériaux non métallique : le corps de l’allumeur est en matière plastique. La mine est utilisée principalement avec l'allumeur à pression, non métallique, spécial à la Topfmine. La mine, munie de son allumeur (To.Mi.Z. Sf1), est absolument indétectable au détecteur de mines La topfmine est conçue de telle sorte qu'elle explose même sous l'action de chars à larges patins de chenilles (Churchill). La mine est également, étanche à l'eau. Renseignements numériques. Diamètre : 33,4 Hauteur : 14cm Poids total : 9kg environ Poids de la charge explosive : 5,700kg. Matière : plastique et verre Couleur : noire Pression de mise en œuvre : 150kg

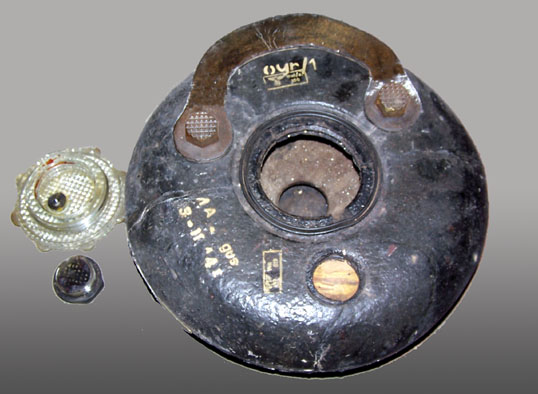

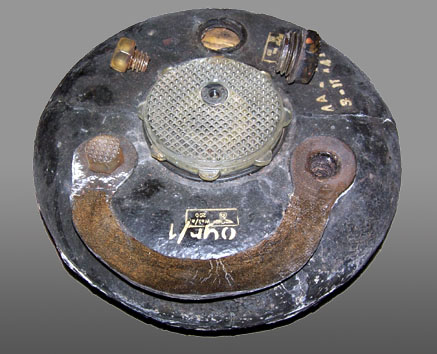

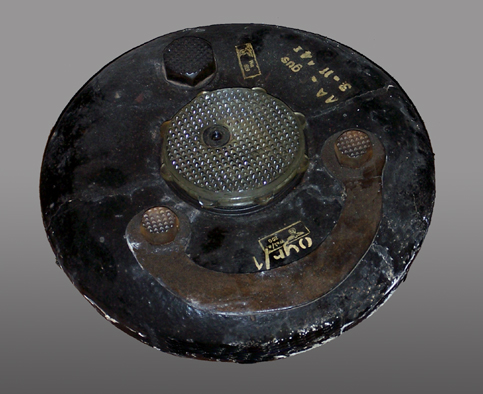

Vue de dessous Description A. Les éléments principaux de la topfmine sont: le corps de la Mine, le bouchon d'amorçage et l'allumeur. Le corps de la mine est composé d'un disque cylindrique creux, en matière plastique, rempli d'explosif. Sa partie supérieure comprend un plateau de pression circulaire, entouré d'une rainure de cisaillement. Un logement cylindrique au centre du corps de la mine est destiné à recevoir le bouchon d'amorçage. La poignée qui sert, à transporter l'engin est fixée à la base par deux vis en verre. Une autre vis en verre à la base de la mine obture un orifice de remplissage. Le bouchon d'amorçage se compose d'un chapeau en verre, fileté, et d'un logement cylindrique pour l'allumeur, construit en carton bitumeux comprimé. La partie supérieure du logement de l'allumeur comprend une poche profonde filetée, pour la fixation de l'allumeur de la topfmine. L'espace restant entre le chapeau fileté en verre et le logement pour l'allumeur, est occupé par la charge amorce. Outre le logement de l'allumeur de la topfmine, il existe un logement pour allumeur supplémentaire, Ce logement est percé dans le bouchon fileté en verre, à la base de la mine, et aboutit dans la charge amorce; ce logement est taraudé au pas des allumeurs réglementaires, et est protégé de l'humidité par une douille mince en bakélite qui reçoit le détonateur. Le bouchon filetée en verre comporte une arête extérieure circulaire, du côté de la mine, qui appuie contre une rondelle de caoutchouc lorsque le bouchon d'amorçage est fixé dans la mine. Vue de dessous Vue sur les marquages Fonctionnement. Sous l'effet d'une pression d'au moins 150kg le plateau de pression de la mine se cisaille juste le long de la rainure de cisaillement et appuie sur la tête de pression de l'allumeur mettant celui-ci en œuvre. Pour armer la mine. Les topfmines ne sont pas armées avant d'être amenées au lieu de pose. Là, on munit l'allumeur de topfmine d'un détonateur, on replace sur l'allumeur la douille de protection du détonateur, et, on visse alors l'allumeur dans le bouchon d'amorçage. Puis on visse fortement le bouchon d'amorçage dans le corps de la mine, en s'assurant que le rebord circulaire et la rondelle en caoutchouc sont parfaitement propres, de façon que la mine soit absolument étanche. Une mine armée de cette façon avec l'allumeur de topfmine est toujours posée le plateau de pression au-dessus .

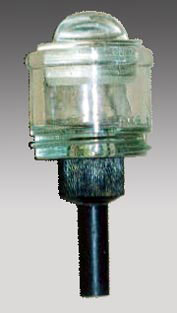

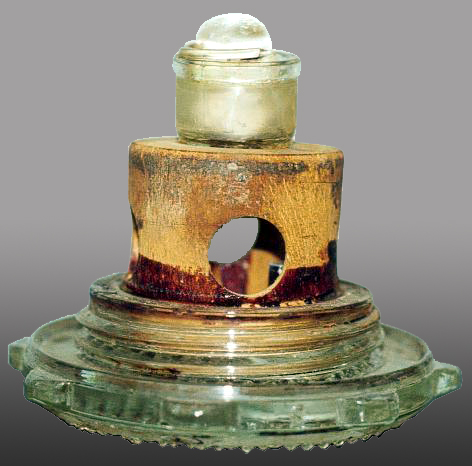

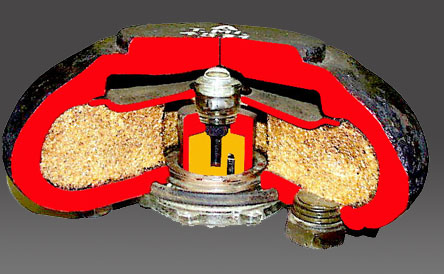

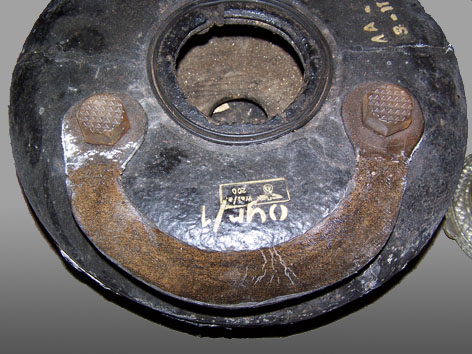

To.Mi. Z. Sf.1 Bouchon avec l'allumeur To.Mi.Z. Sf.1 en place Vue intérieure de la mine Neutralisation. a) Découvrir complètement la mine, et s'assurer qu'elle n'est pas endommagée, en particulier le long de la rainure de cisaillement. b) Soulever soigneusement la mine, la poser de champ et dévisser soigneusement le bouchon d'amorçage. c) Enlever l'allumeur de son logement.
Désarmement. a) Dévisser la douille de protection du détonateur. b) Retirer soigneusement le détonateur et replacer la douille protectrice sur le détonateur. D'autres modèles de Topfmine

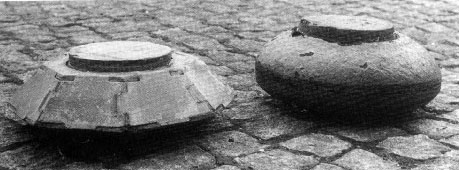

Modèle 4531 C à gauche et 4531 A à droite. Modèle 4531 B

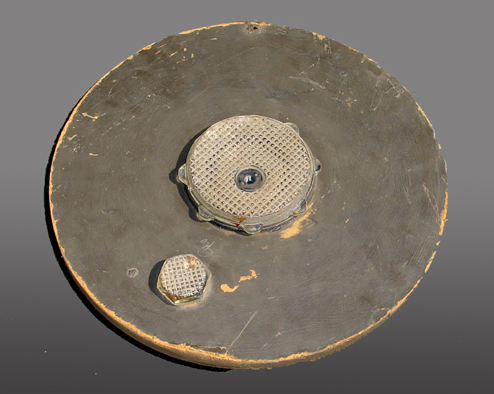

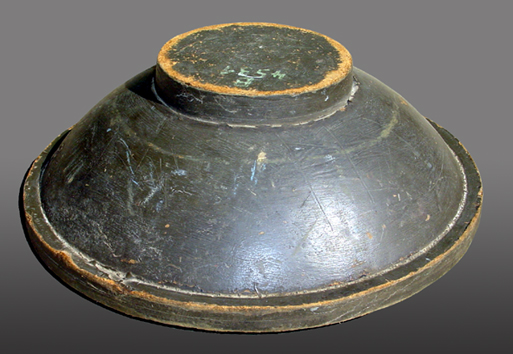

Vue de 3/4 et vue de dessous (Merci Guy pour ces photos) Modèle 4531 C

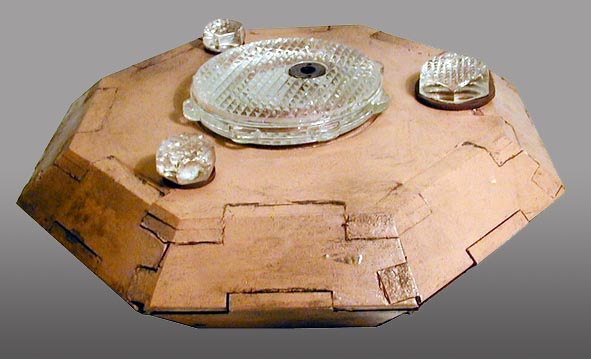

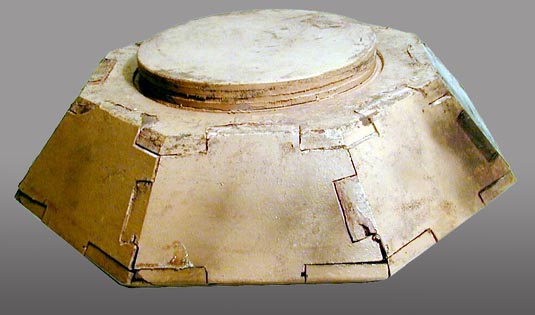

Vue de 3/4 et vue de dessous Modèle 4531 D

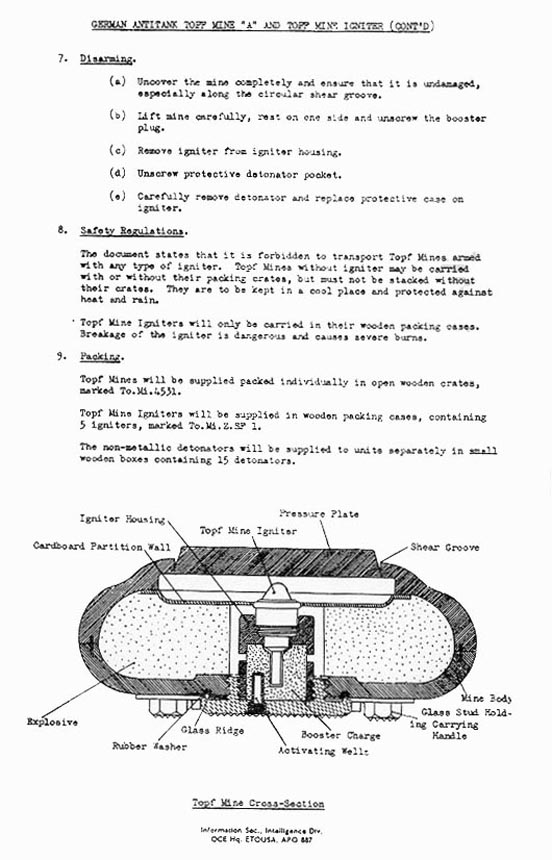

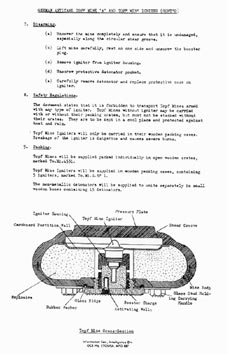

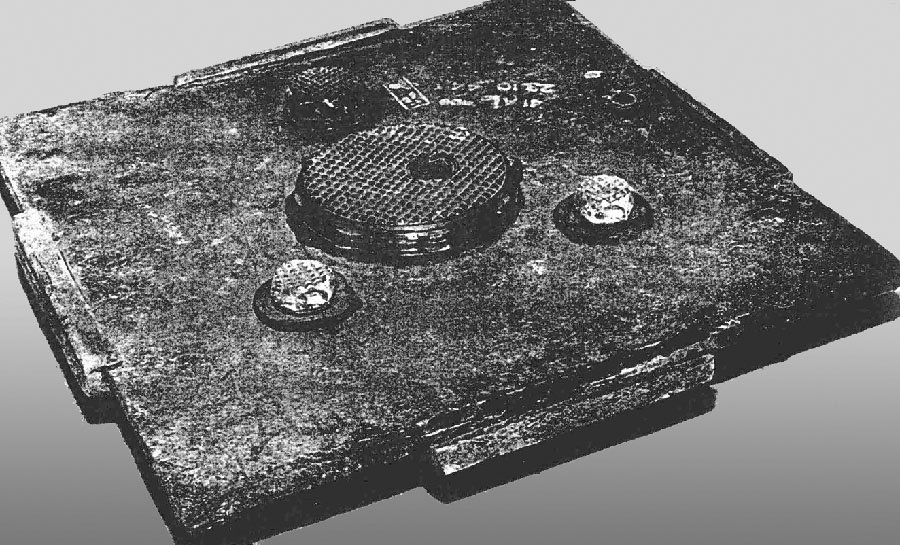

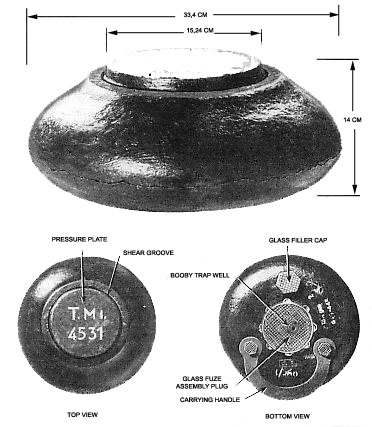

Modèle restant à confirmer dans sa dénomination Extrait de documentation alliés
Je suis preneur de toutes informations complémentaire. Alors envoyez-moi vos remarques, vos commentaires. Photos anciennes ou croquis seront les bienvenus. Par avance merci.
|
|
|
|
|
