Skimine

(Merci à OZM152 pour les photos)

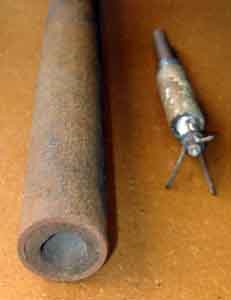

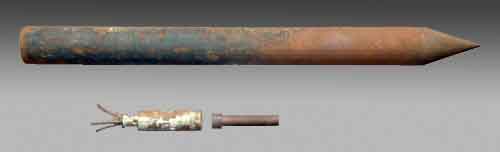

 Photos DBT

Description:

Durant l'hiver 1942-43  la Wehrmacht a utilisé et conçu pour combattre des skieurs une mine connu sous le nom de " Skimine" .

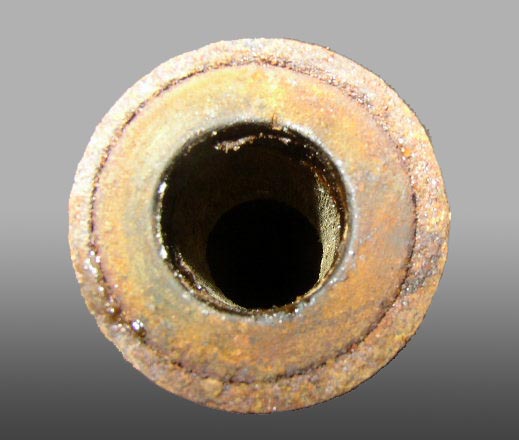

Photos DBT

Photos DBT

C'était un tube en métal à l'intérieur duquel on placé deux ou trois Bohrpatrone 28 de 100 gr d'explosif, l'ensemble bloquer par une bague en bois.

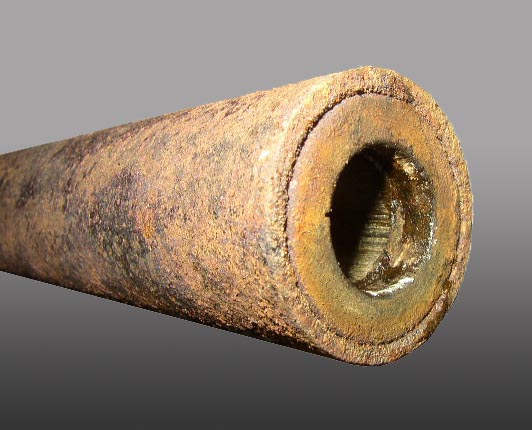

Photos DBT

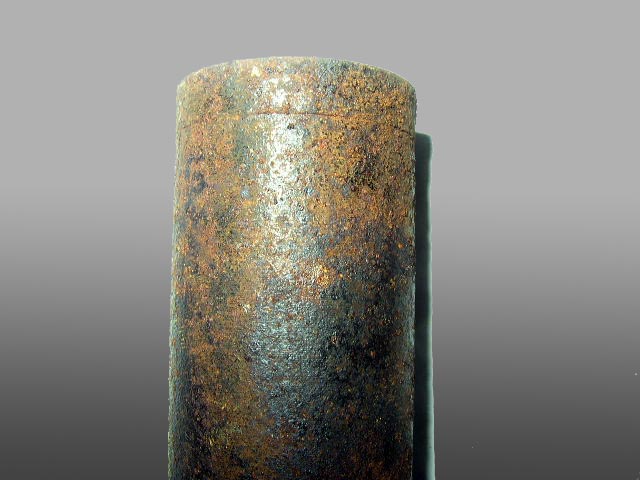

Photos DBT

En extrémité de la mine se positionné l'allumeur S.Mi.Z 35.

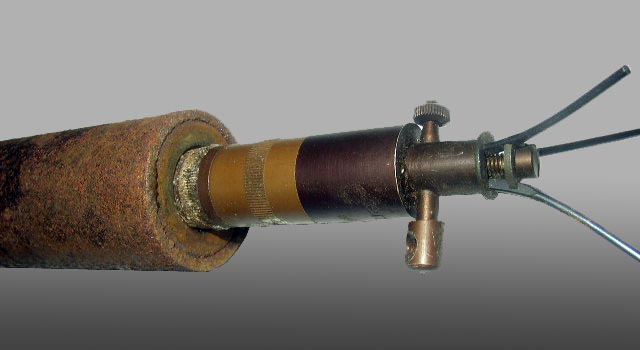

Photos DBT

Vue de l'allumeur en place

Origine internet- Voir le lien

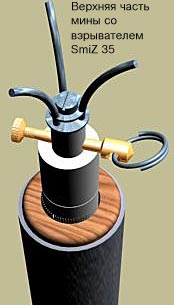

Croquis de l'allumeur monté et

calé à l'aide de la bague en bois



Le Mine était employé uniquement dans la neige. Elle était mise en place avec un angle de 45 à 60°, l'allumeur dirigé vers la provenance possible du ou des skieurs.

Origine internet- Voir le lien

Mines en positiondans la neige

Cette mine à été peu utilisé en bouchon de mine, dans le but unique de tendre des embuscades. Mais son utilisation  a surtout été à usage individuel soit pour protéger son repli soit pour intercepter des messagers ou des terrosristes.

Caractéristiques:

Hauteur : 45 cm

Diamètre: 35 mm

Poids de la mine sans la charge ni allumeur : 400gr

Origine internet- Voir le lien

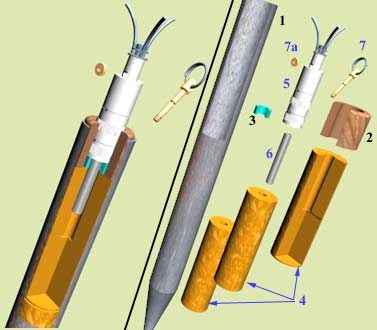

1) Corps de la mine

2) Cale en bois

3) Cale de l'allumeur

4) Charge de 100g

5) Allumeur S.Mi.Z.35

6) Déonateur

7 & 7a) Goupille de sécurité

Eclaté de la mine

Cette mine pour finir n'a été que très rarement employé. Utilisation possible dans les Alpes, et sur le front russe.

Voici deux photos que j'ai trouvées sur le net, et dont j'ai oublié l'adresse:

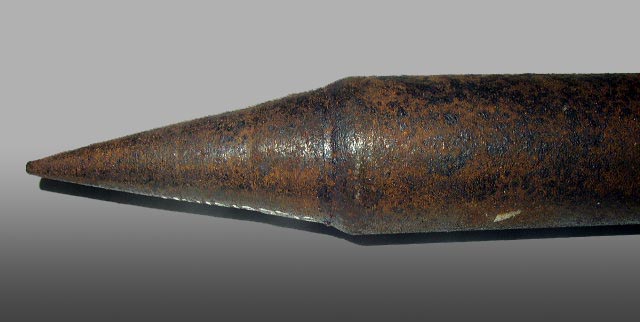

On peux voir que c'est un modèle encore différent de celui que je présente, en s'appuyant sur la pointe du piquet, qui ne porte pas de décochement.

Origine Internet

origine Internet



Documentations

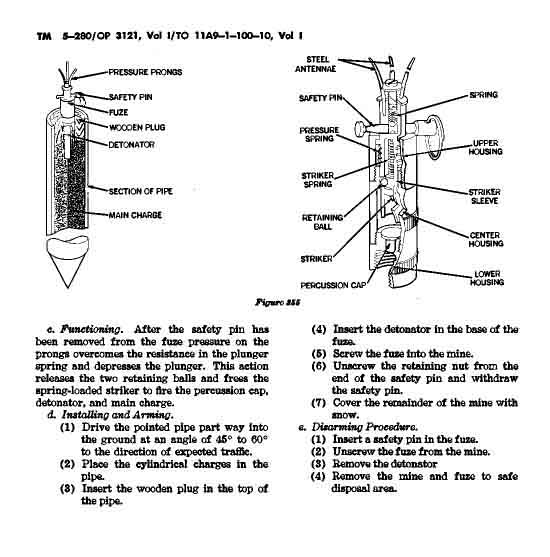

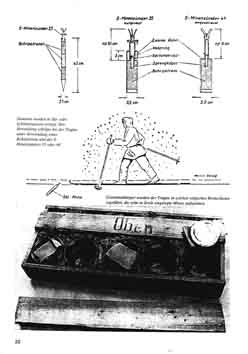

Extrait TM-5-280       Waffen Arsenal n°164

                Extrait du TM-5-280                                Extrait de la revue Waffen Arsenal n°164



Je suis preneur de toutes informations complémentaire.

Alors envoyez-moi vos remarques, vos commentaires.

Photos anciennes ou croquis sont les bienvenus.

Merci.
