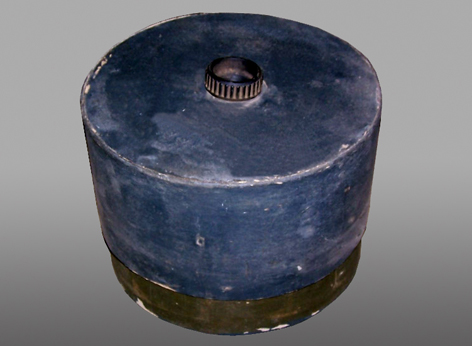

 Photo DBT

La description donnée ci-dessous d'une mine antichar non métallique provient uniquement, de renseignements fournis par des prisonniers, et aucun exemplaire de l'engin n'a encore été découvert en France. Les mines peuvent être soit mélangées à des Tellermines dans des champs de mines réglementaires, soit disposées de façon irrégulière.



Renseignements généraux.

a) Corps de la mine.

Diamètre : 30 cm

Hauteur : 12 cm

Epaisseur de l'enveloppe : 4 mm

b) Plateau de pression

Diamètre de la partie moletée : 7 cm

Diamètre de la partie filetée : 4,5 cm:

Hauteur de la partie .moletée : 1,5 cm

c) Charge

Poids : 5 kg

Nature : TNT comprimé.

  d) Pression de mise en œuvre : 340 à :360 kg.

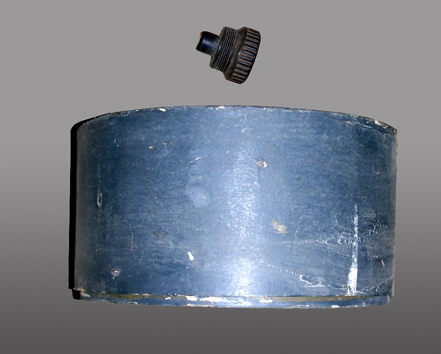

Photo DBT

Vue de profile, bouchon de stokcage enlevé

Renseignements.

La Pappmine est une mine antichar entièrement construite en matériaux non métalliques et par conséquent non détectable au détecteur de mines électrique. Son nom dérivé de matériaux utilisé dans la construction du corps de la mine « Pappe » ou carton. La mine de couleur noire, comprend une boîte et un couvercle, celui-ci coiffant la boîte sur toute sa hauteur. Les bords supérieurs et intérieurs sont arrondis et le couvercle et la boîte sont réunis l'un à l'autre par une bande de carton.

Au milieu du couvercle, se trouve un plateau de pression de 7 cm. en verre épais, qui ressemble à un obturateur en verre, moleté et fileté, la mine comporte un allumeur en verre, à l'intérieur et 5kg environ de TNT comprimé.

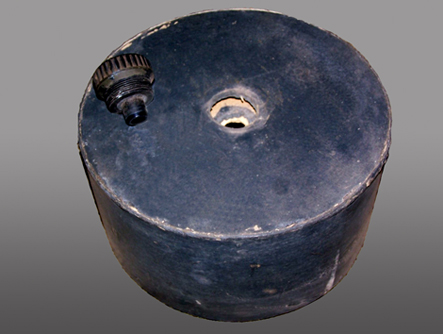

Photo DBT

Plaque de pression et corps de la mine.

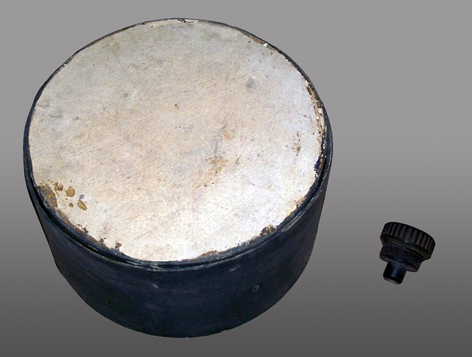

Photo DBT

Vue du dessous de la mine.

 Ensemble allumeur

La charge est percée à sa partie supérieure, au centre d'un orifice de 25mm de diamètre et 5cm de profondeur, qui contient l'ensemble allumeur. L`allumeur est entièrement en verre et, de par sa forme ressemble à l'allumeur T.Mi.Z.42 compris la goupille à travers le percuteur.

Le corps de l'allumeur s'amincit dans sa partie inférieure, et comporte un tube central qui contient un mélange combustible rouge, de composition inconnue. La base de ce tube est raccordée à une petite chambre qui contient ce que l'on croit être une charge amorce.

               Photo DBT          Photo DBT

                                 To.Mi.Z.42



Une pression appliquée sur le plateau de pression fait appuyer la partie inférieure de ce dernier sur la tête de l'allumeur. Cela écrase le tube en verre intérieur et l'étincelle produit se transmet à la charge amorce à la base du tube, et fait exploser la charge principale. L'allumeur peut être réglé avec un retard de trois secondes. Une pression sur la paroi en carton de la mine ne la fait pas exploser.

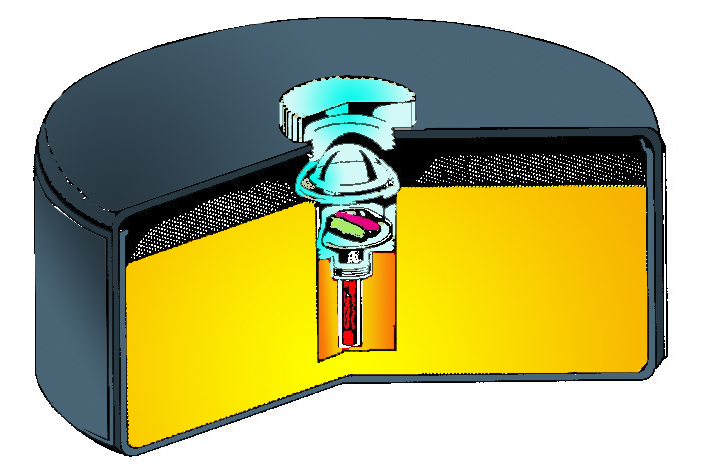

CROQUIS

                                            Croquis DBT

  Croquis de la Pappmine

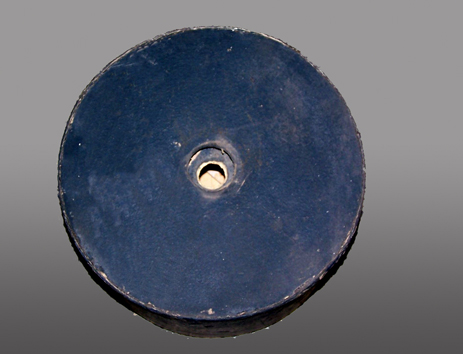

           Photo DBT                                            Photo DBT

Vue de dessus et le bouchon de stockage

Pour désarmer la mine.

Dévisser soigneusement le plateau de pression en verre.

Retourner la mine sens dessus/dessous. L'ensemble allumeur tombe alors tout seul.

D'après les renseignements obtenus, il n'y a pas de dispositif anti-démineur

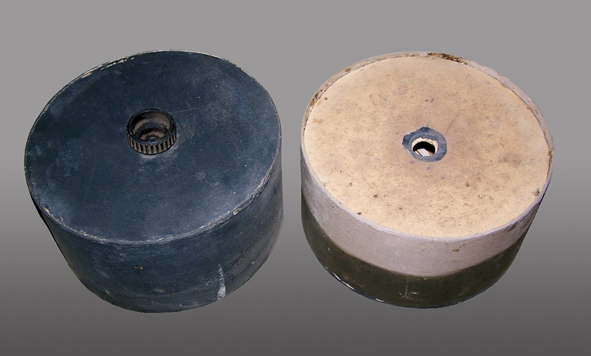

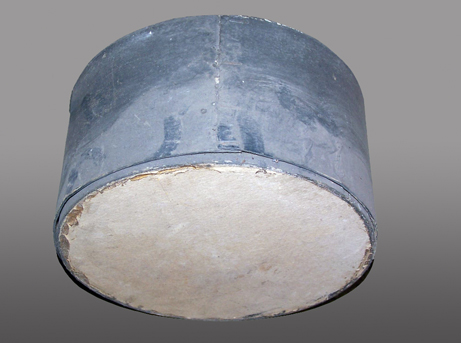

Croquis DBT                                  Photo DBT

Vue de dessous et du dessus de la mine.

Emballages.

Les mines sont transportées dans des caisses à claire-voie qui en contiennent quatre ou cinq. Les allumeurs sont transportés par boite de 10, munies d'une étiquette portant l'inscription « Pappminenzünder ».



Remarque.

Cette mime est pratiquement identique à la mine russe en papier asphalté (Russische Asphalt-Papp Mine) décrite dans les documents allemands. La mine russe, toutefois, est munie d'un percuteur métallique et d'un allumeur à billes.
