PANZERSCHNELLMINE A Merci à J-M C. pour les photos
Description. La mine ressemble, au point de vue aspect, à une très grande Schumine 42. La charge d'amorçage, dans les deux types est constituée par un "Sprengkorper 28" de 200 Gr, placé sur une cale en bois, de façon à ce que l'allumeur puisse se placer dans la charge et soit dans une position correcte pour faire agir la mine. La charge est constituée par 5 Kg 900 d'acide picrique enveloppé de papier étanche.
L'expression "Schnell"(rapide) doit signifier que la mine peut être improvisée rapidement. Sur le couvercle intérieur en contreplaqué, est peinte la lettre A ou la lettre B suivant le type de la mine; de plus une étiquette porte l'inscription "Panzer Schnellmine A & B"

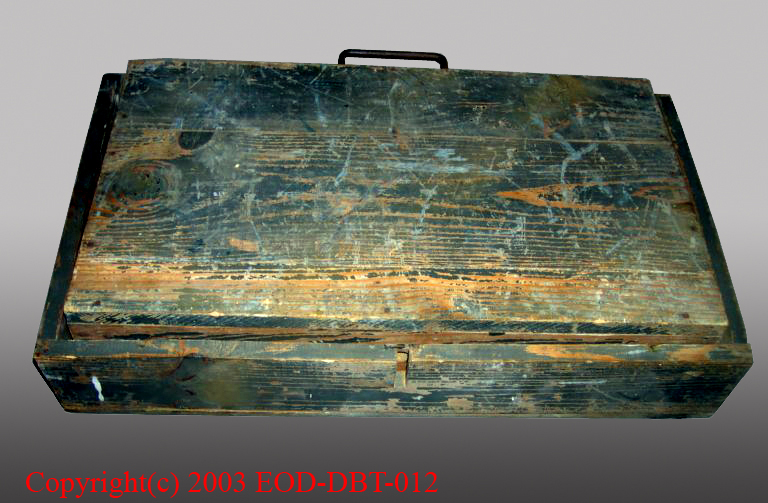

Vue de dessus
Type A _ Mine antichar avec allumeur à traction ZZ 42 Pour armer la mine, introduire un détonateur et un allumeur ZZ 42 dans la paroi avant de la boite.
Vue de dessous Un allumeur à pression Z.Z. 42 est vissé dans un bloc d'explosif Sprengkorper 28 calé par un bloc de bois.
CARACTERISTIQUE: Longueur 520 mm Largeur 300 mm Hauteur 50 mm Poids de la charge 5,9 Kg d'acide Picrique

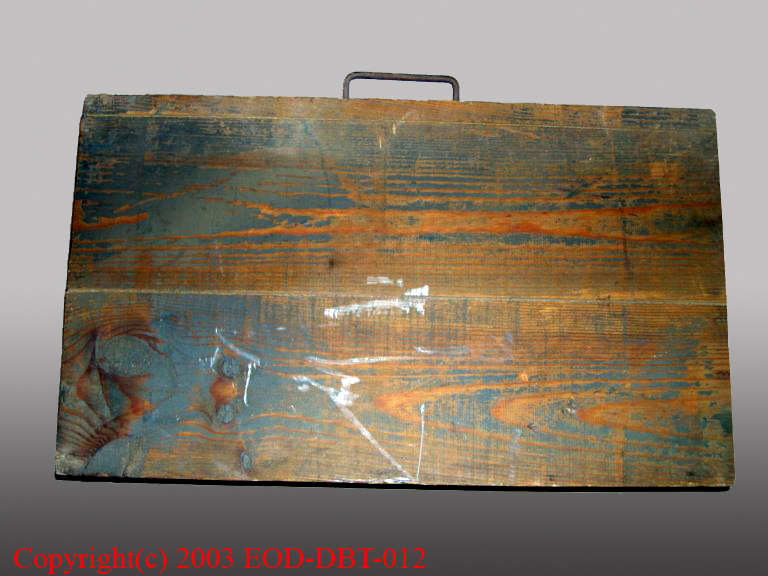

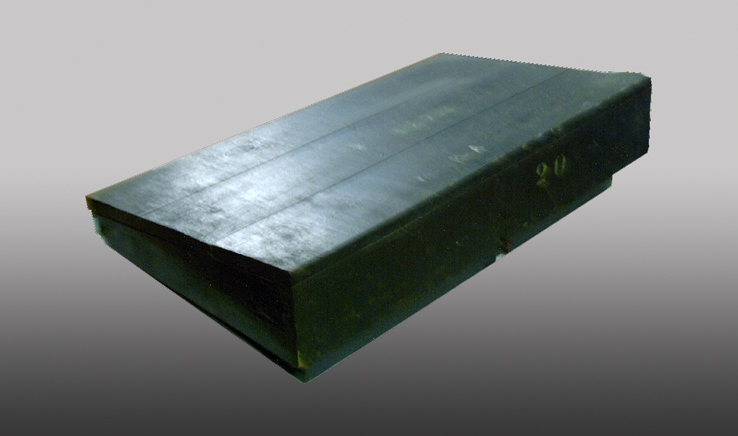

Vue de dessous

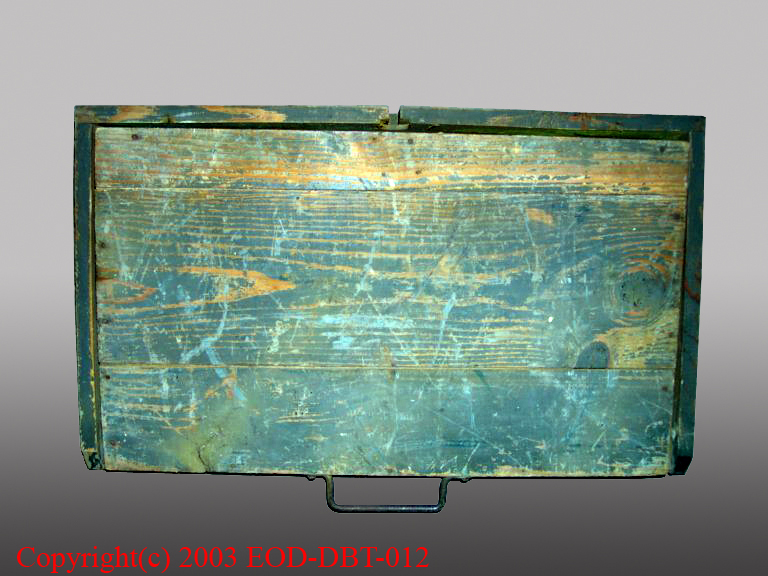

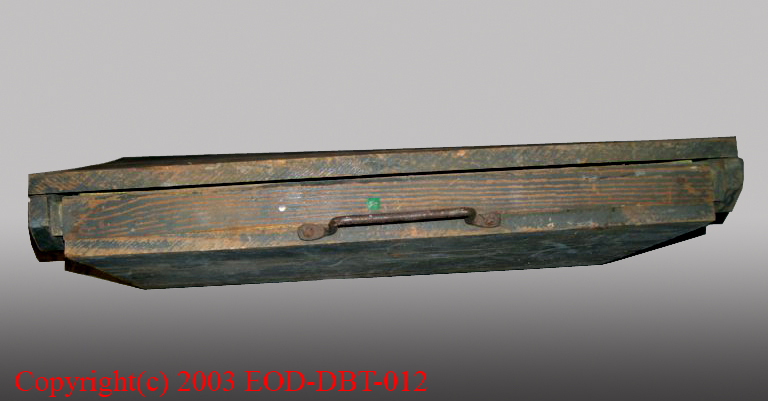

Vue arrière sur la poignée de transport
Fonctionnement : La Schnellmine type "A" fonctionne lorsque le couvercle cisaille les deux goujons de 12,5 mm de diamètre, et repousse la goupille de l'allumeur ZZ42 vers le bas, libérant ainsi le percuteur, qui poussé par son ressort vient frapper l'amorce et initier le détonateur puis la charge.
Détection de la mine : La boite contient des clous et aussi une poignée de transport métallique sur le côté articulé du couvercle.

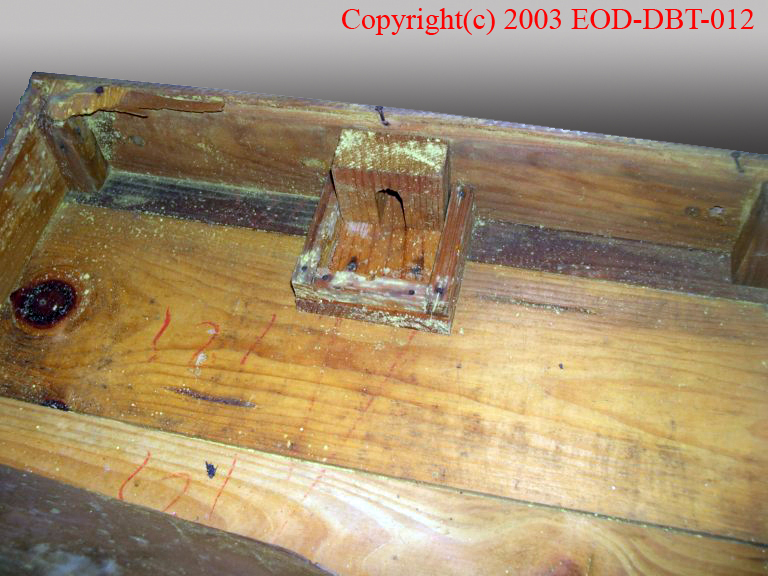

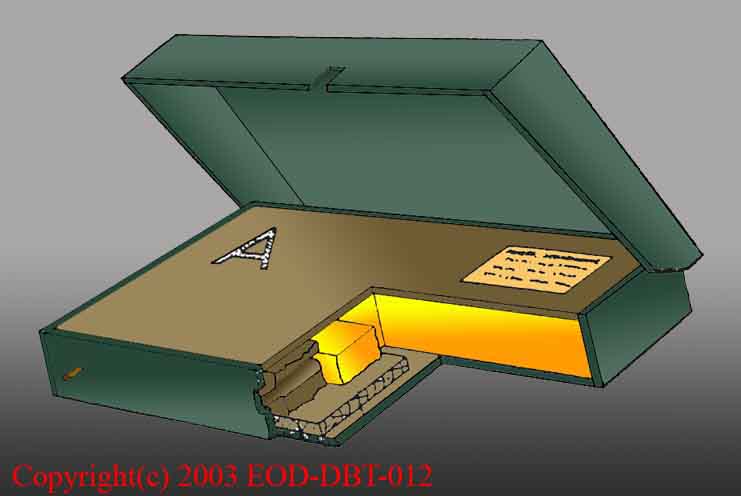

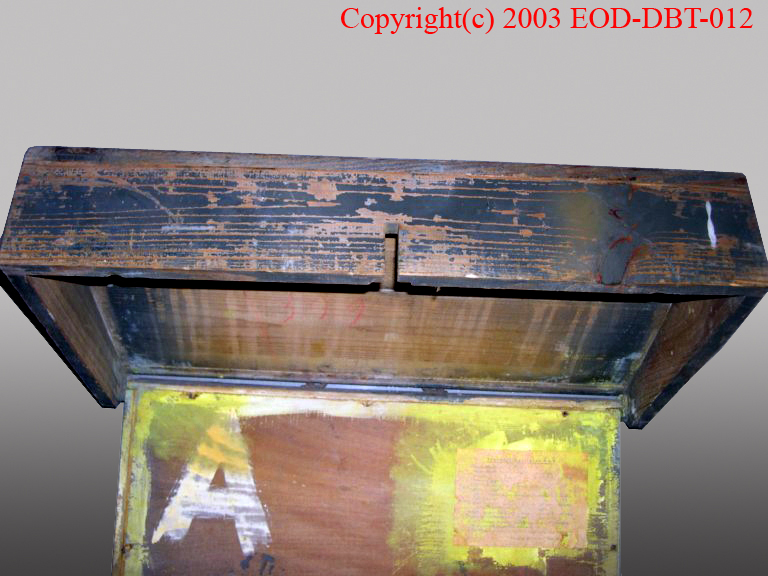

Vue en coupe Vue interieure Emplacement de l'allumeur Z.Z-42 Neutralisation : Type A _ Soulever soigneusement le couvercle sans exercer de pression vers le bas. Dévisser l'allumeur ZZ 42 et retirer le détonateur.

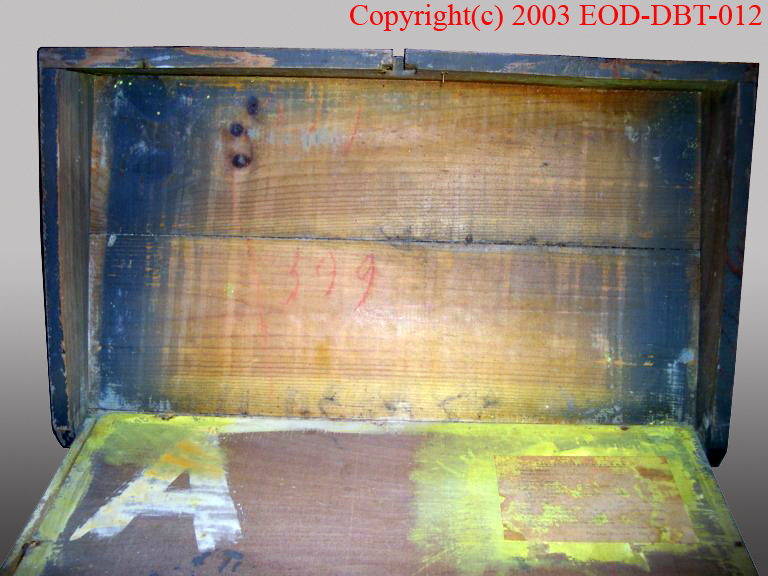

Vue sur le marquage Désarmement : Dévisser l'allumeur et enlever le détonateur. Divers : Pression de mise en oeuvre. Inconnue

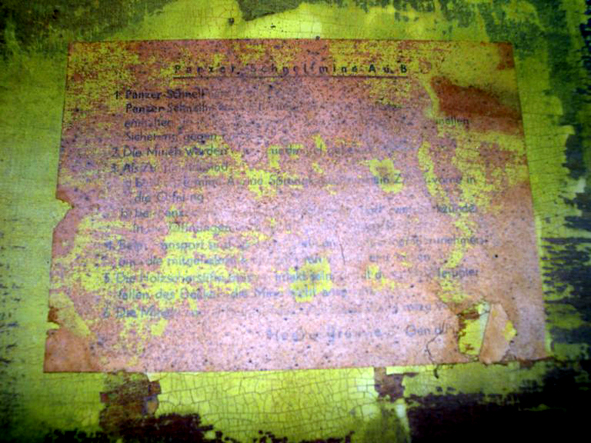

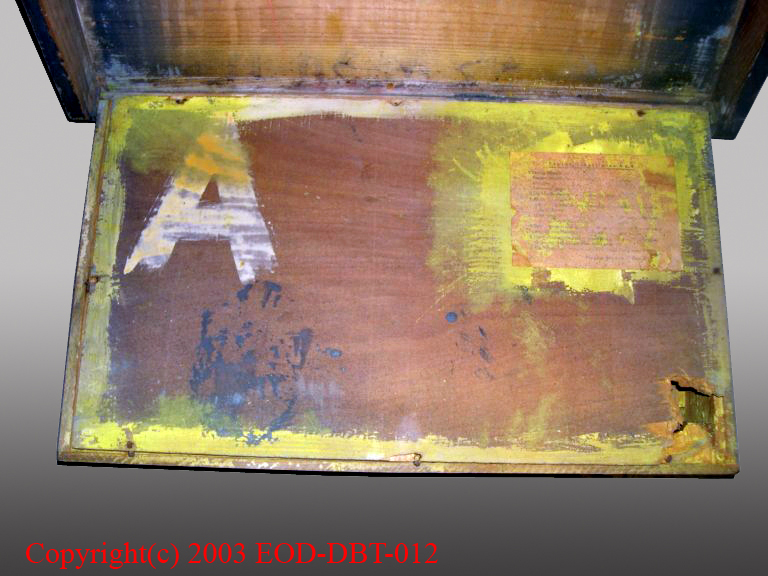

Vue sur l'étiquette et le contre-plaqué
Documentation

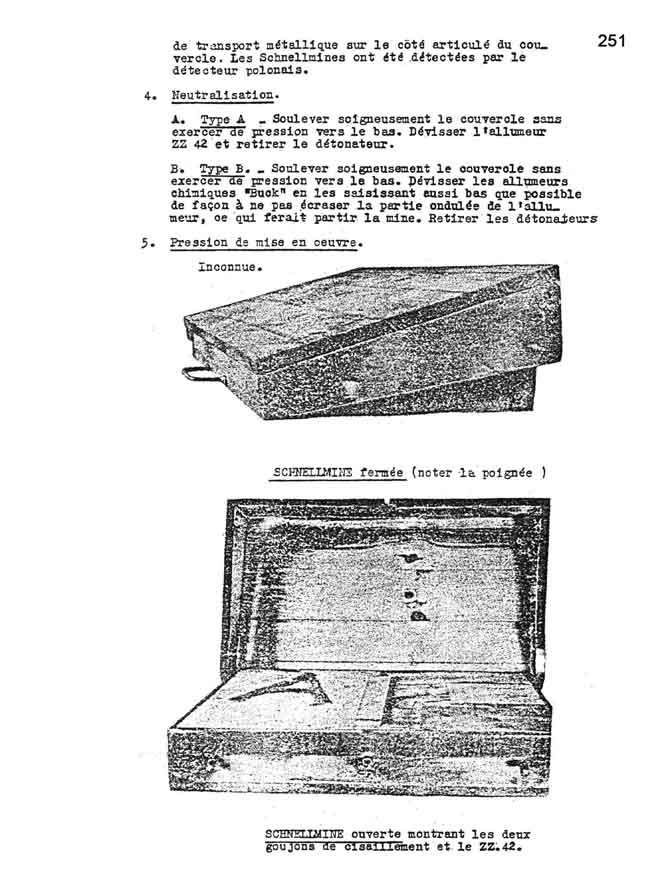

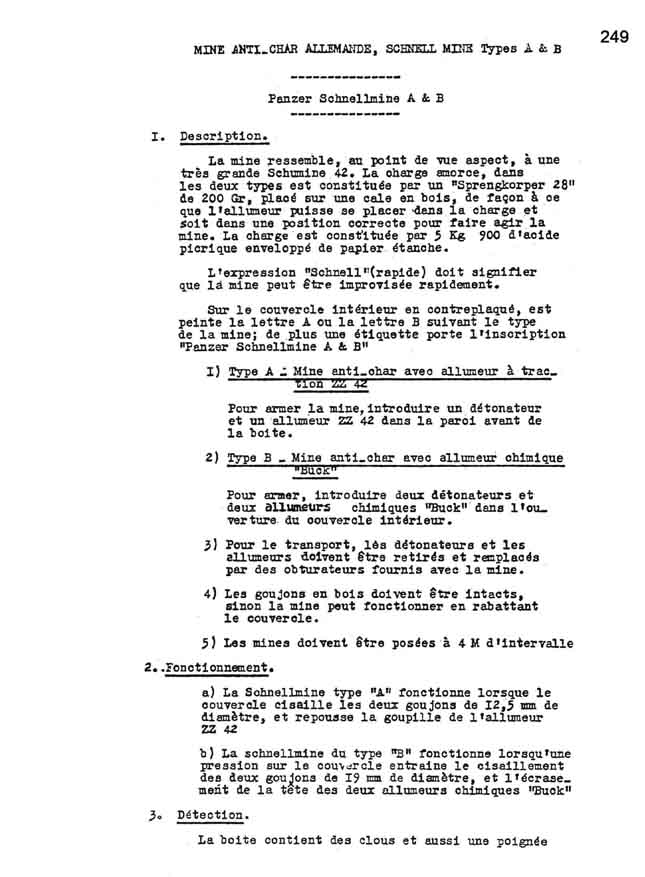

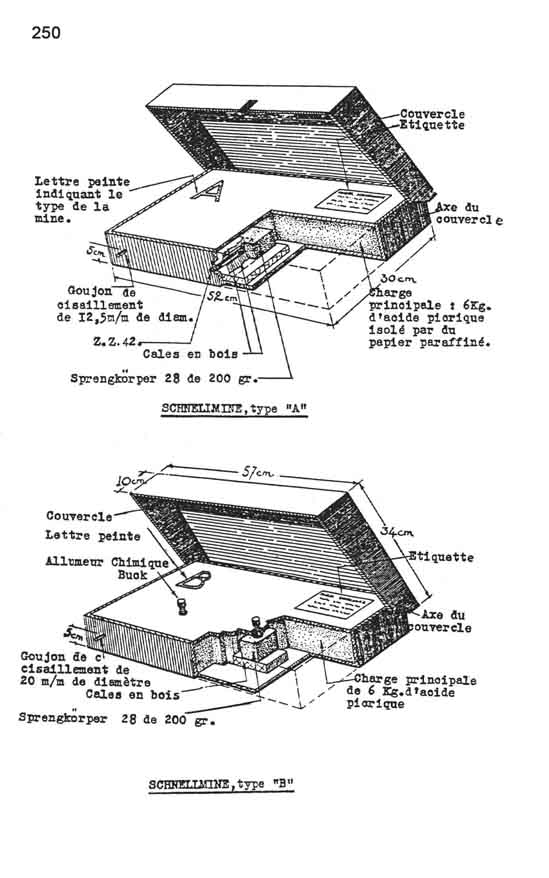

Extrait d'un manuel de 1944
Je suis preneur de toutes informations complémentaire. Alors envoyez-moi vos remarques, vos commentaires. Photos anciennes ou croquis sont les bienvenus. Merci.
|
|
|
|
|
