Switch N° 5 MK1

Allumeur à pression

L’allumeur se présente sous la forme d’une petite boite métallique avec un couvercle à charnière. Sur le dessus un pas de vis permet le rajout d’une rallonge.

Sur le côté opposé à la charnière un orifice permet la mise en place de l’amorce détonateur. Le couvercle appuie sur deux leviers de déclenchement appuyant sur deux ressorts.

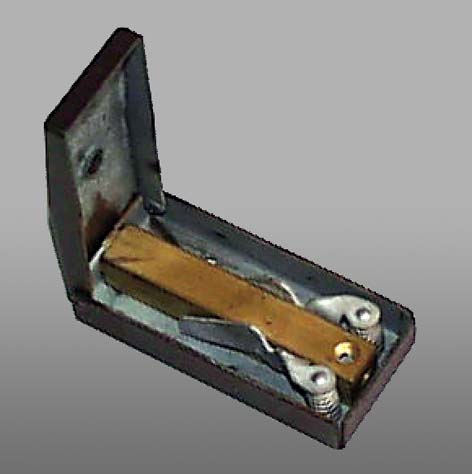

N° 5 MK1 ouvert (coupe à venir )

Caractéristiques:

Longueur:   7,4 cm

Largeur :      3,4 cm

Hauteur :     1,92 cm

Rallonge : Extensible filettée

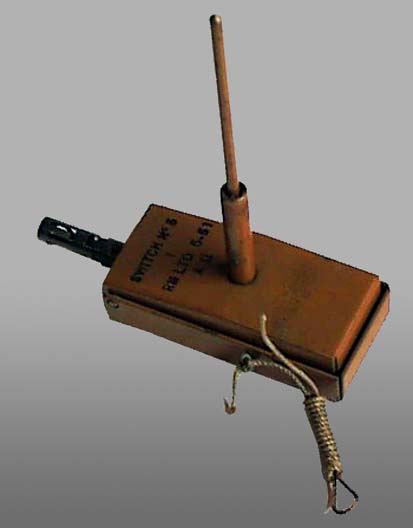

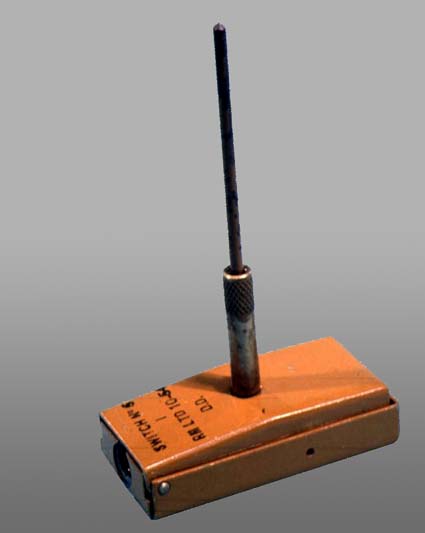

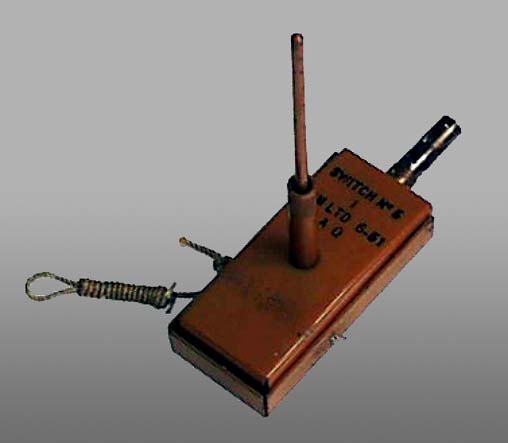

N° 5 MK 1

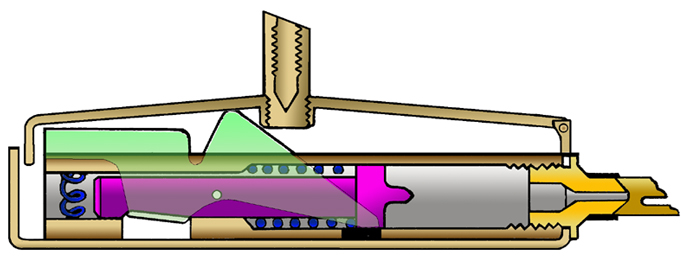

 FONCTIONNEMENT :

Placer l’allumeur dans la position voulue.

La goupille de sécurité étant enlevée,  une pression de 10 à 30 kg suivant le point d’application sur le couvercle, directement ou par l’intermédiaire de la tige de commande, abaisse le levier double de déclenchement.

Cette action à pour effet de dégager le verrou de l’encoche du percuteur.

Celui-ci libéré vient sous l’action de son ressort frapper l’amorce et initier la charge principale.

NEUTRALISATION :

Bien observer le l’allumeur, réintroduire une goupille de sécurité ou quelque chose de similaire qui devra traverser l’allumeur de part en part. Dévisser l’amorce détonateur et séparer les éléments.

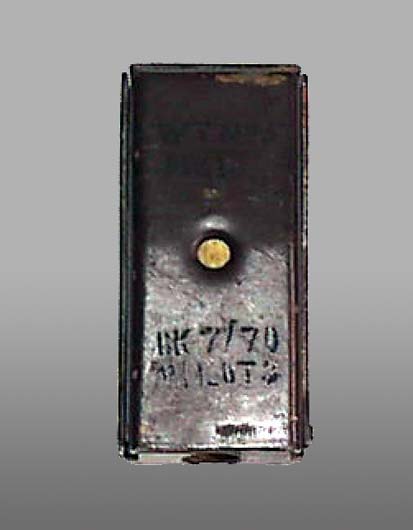

Marquage peinture

CONDITIONNEMENT:

Cinq cartons dans une boite en fer blanc. 20 boites de fer blanc dans une caisse en bois de 57 x 28 x 21 cm pesant 40,8 kg.

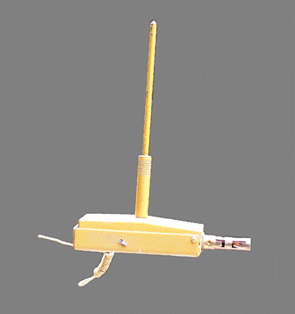

VUE 360°
