HEBELZUNDER 44

Allumeur à pression

Cet allumeur à été conçu pour être employé avec la GLASMINE 43

Il est aussi facile de l’utiliser avec les mines improvisées et en piégeage.

Allumeur à levier agit sous une pression de 5 kg environ. filetage standard aux allumeurs allemands. Stockage coiffe sur orifice transmission de feu.

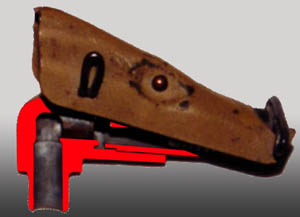

        Photo DBT

 Vue de 3/4

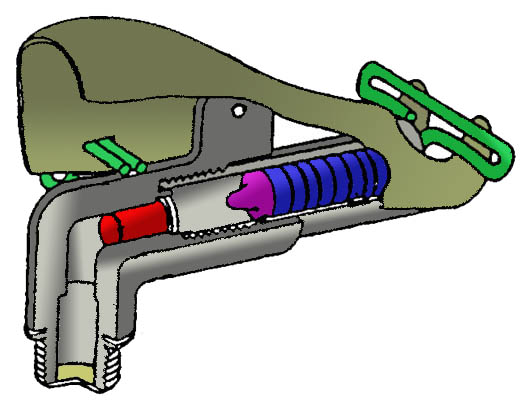

HEBELZUNDER 44 en coupe

Croquis DBT

En vert : la goupille de sécurité.

En rouge : Détonateur

En violet : Le percuteur

Bleu ciel : Goupille de retenue du percuteur.

Bleu nuit : Ressort.

Caractéristiques:

Diamètre: 60 mm

Hauteur: 48 mm



Photo DBT



Fonctionnement:

Lorsqu’une pression suffisante est appliquée sur le levier, celui-ci pivote autour de son axe. L’extrémité du levier reposant sur le corps de l’allumeur, extrait la goupille de retenue du percuteur provoquant la libération de ce dernier. Sous l’action de son ressort comprimé, il frappe l'amorce inflammatrice

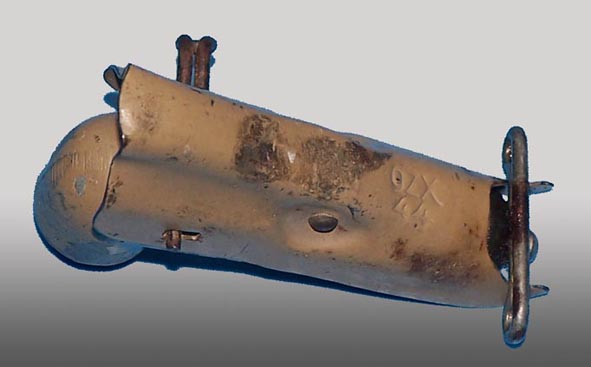

Photo DBT

Vue de dessu

NEUTRALISATION :

Réintroduire une goupille de sécurité dans l’orifice puis dévisser l’allumeur.


DIFFERENTES VUES HEBELZUNDER 44

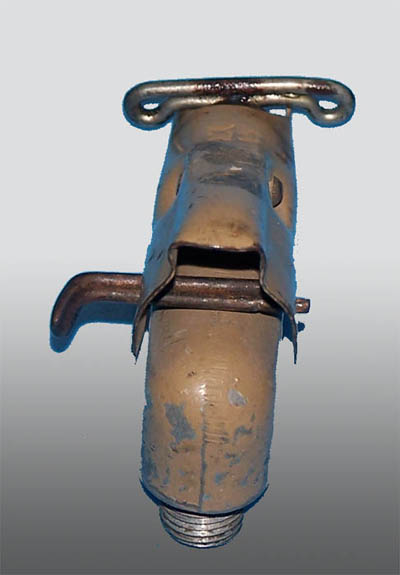

Photo DBT

Vue sur la goupille de sécurité

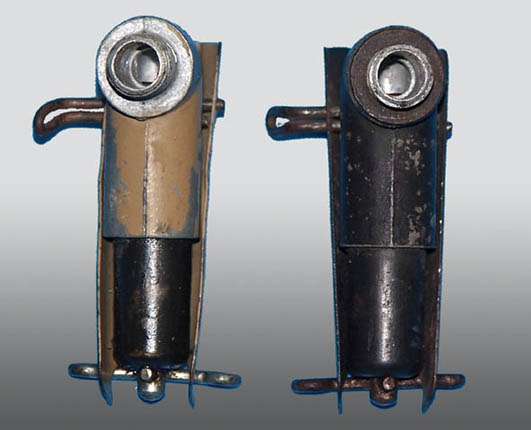

 Photos DBT











Vue de dessous

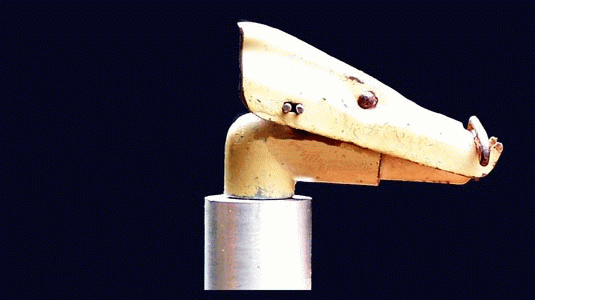

VUE EN 360°

GIF DBT



Je suis preneur de toutes informations complémentaire.

Alors envoyez-moi vos remarques, vos commentaires.

Photos anciennes ou croquis seront les bienvenus.

Par avance merci.
