ALLUMEUR A FRICTION ZDSCHN. ANZ. 29



Allumeur à traction

Photo DBT

1. — Généralités.

C'est un allumeur instantané.

Il est principalement employé Pour mettre le feu à la mèche lente (avec raccord spécial). Pour préparer une charge instantanée. Sur les engins fumigènes (avec capsule spéciale genre détonateur, mais portant un bout peint en vert). Comme piège sur Tellermine.

  Photo DBT

II. — Description.

Cet allumeur se présente sous la forme d'un petit cylindre de 14 millimètres de diamètre, en laiton, comportant à sa partie inférieure le filetage standard des allumeurs allemands. Ce filetage est protégé, pour le transport, par une capsule.

A la partie supérieure se trouve un couvercle avec un bossage dans lequel est passé un anneau qui, dans la position de transport, est fixé contre le corps par une petite languette, de métal soudée sur le corps. Le couvercle comporte, l'autre part, à sa partie inférieure, un crochet dans lequel est fixée (l'extrémité du fil de friction. Ce fil passe dans un tube de cuivre contenu à l’intérieur du corps, ce tube contenant la composition fusante. Le fil de friction se termine par une partie torsadée destinée à former le rugueux.

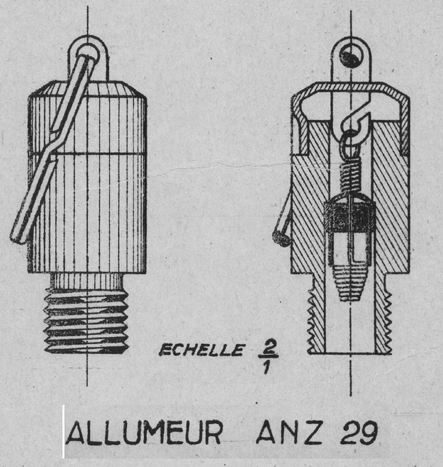

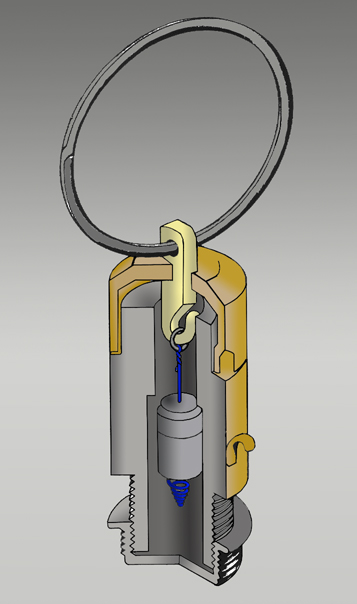

ZDSCHN. ANZ. 29 en coupe

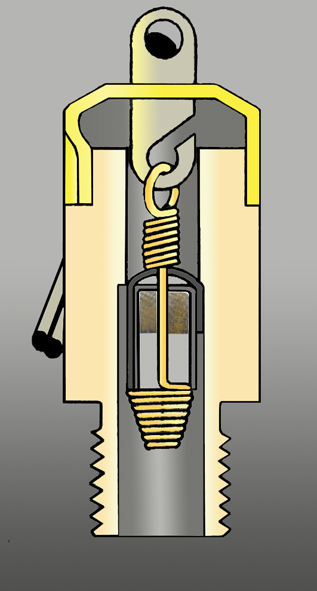

    La coupe permet de bien apercevoir le fil de friction qui se termine en torsade et qui passe au travers de la composition fusante.

    Croquis DBT  Croquis DBT

    La coupe permet de bien apercevoir le fil de friction qui se termine en torsade et qui passe au travers de la composition fusante.



    Bleu : Fil de friction

    Ocre : Corps de l'allumeur

    Jaune claire: Crochet de traction

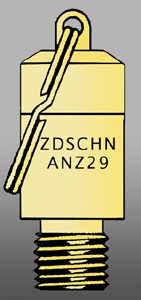

    Croquis DBT

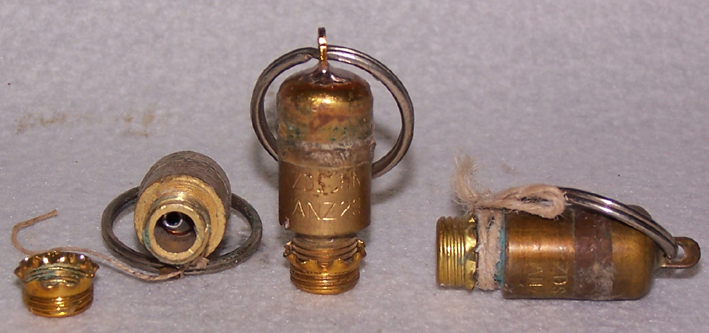

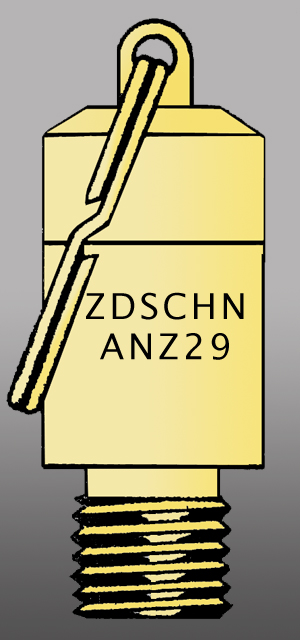

ZDSCHN. ANZ. 29 (différentes vues)



    Photo DBT

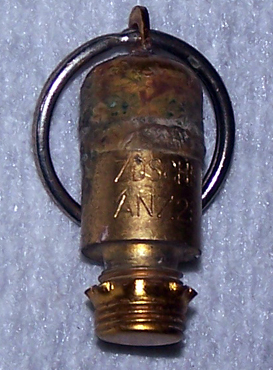

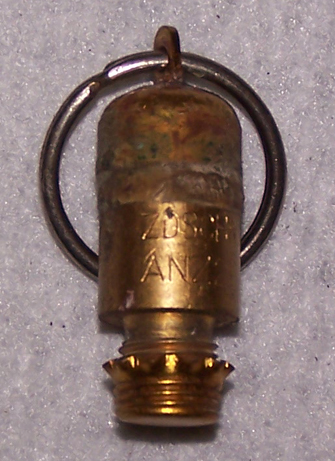

    Vue sur  le marquage

    Photo DBT

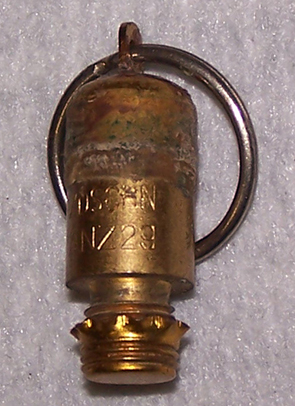

                                                              Vue sur le marquage 2.

    Photo DBT

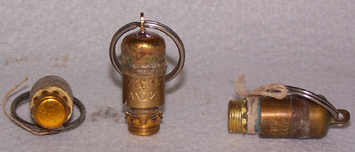

    Vue d'ensemble de l'allumeur.

    Photos DBT



III. — Fonctionnement.

Lorsqu'on exerce une traction sur l'anneau, on entraîne le fil de friction qui, en passant au travers de la composition fusante, produit l'étincelle initiale.



IV. — Neutralisation.

Il n'existe pas de dispositif de sécurité.

Rabattre l'anneau contre le corps et replier la languette. le verrou de sûreté, on doit, détruire, la mine sur place.

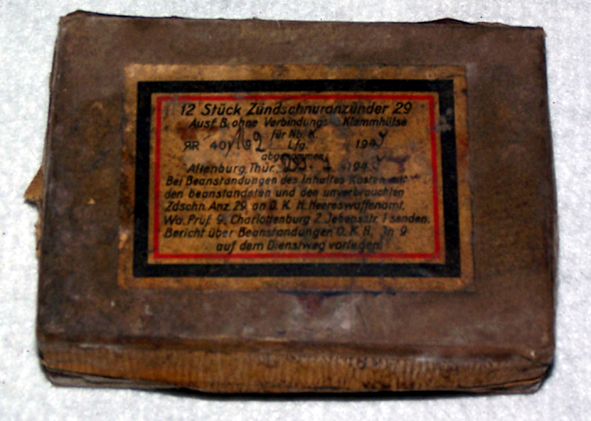

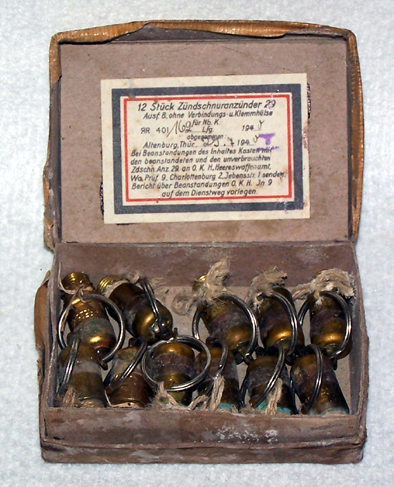

ZDSCHN. ANZ. 29 conditionnement

Photo DBT

Les allumeurs ZDSCHN. ANZ. 29 sont conditionnés dans des boites en bois ou en métal, contenant chacune : 12 allumeurs



Photos DBT

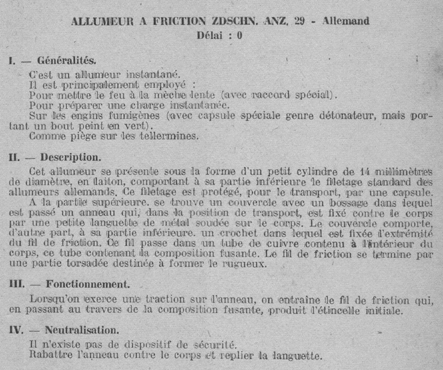

Croquis extrait d'un document allié
